Вы случайно коснулись автомата в электрощитке и обнаружили, что он горячий. Или заметили, что корпус автомата теплее, чем соседние. Знакомая ситуация? Нагревание автоматического выключателя — это не всегда катастрофа, но почти всегда повод разобраться. В 70% случаев проблему можно найти и устранить своими руками, без вызова электрика. Но если сделать неправильно, можно устроить пожар, сжечь щиток или остаться без света на несколько дней. Важно понимать, почему греется автомат, и соблюдать порядок действий.
Виды неисправностей и подготовка к работе
В быту сегодня встречаются несколько основных причин нагрева автоматического выключателя.

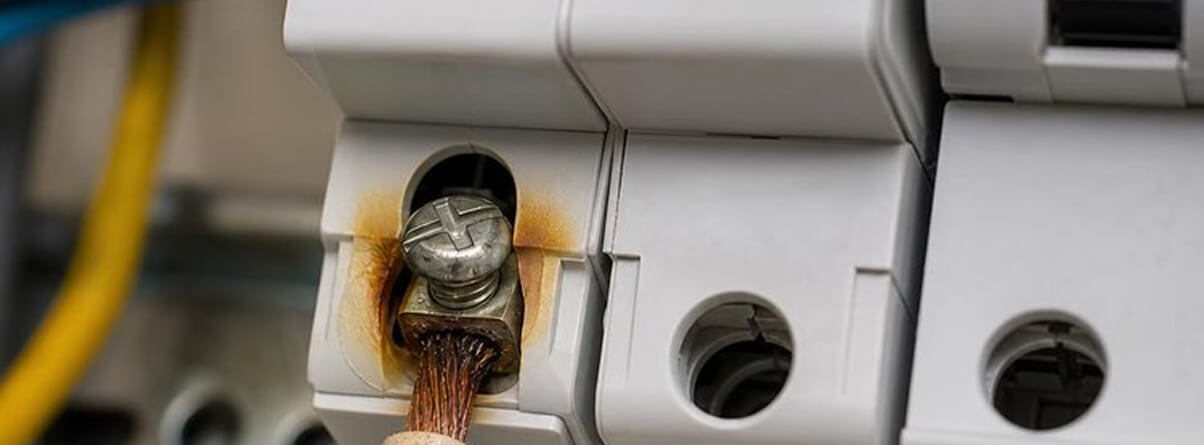

Плохой контакт на клемме (ослаблен винт) — самая частая причина. Медь «течёт» со временем, винт ослабевает, сопротивление в месте контакта растёт, выделяется тепло.
Несоответствие сечения кабеля номиналу автомата — например, автомат на 25А, а кабель сечением 1,5 мм² (рассчитан на 15–16А).
Кабель греется и нагревает автомат. Ослаблен винт на вводе в автомат или на нулевой колодке — нагревается не только автомат, но и соседние клеммы.
[иллюстрация]
Неисправен сам автомат — внутренний механизм изношен, контактная группа подгорела.

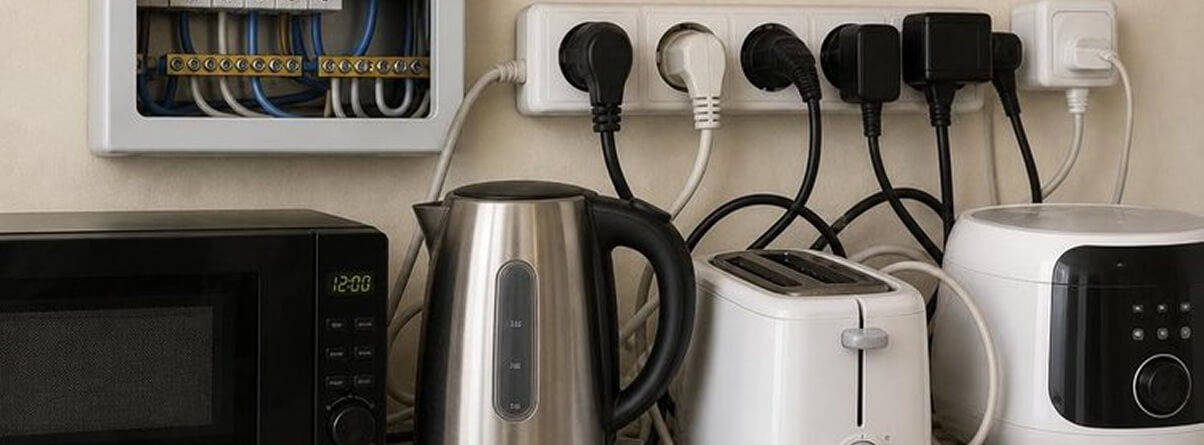

Перегрузка линии — к автомату подключено слишком много мощных приборов.
Плохой контакт на шине или перемычке — ослабло крепление автомата на DIN-рейке.
Если вы не уверены, как устроен автоматический выключатель и за что отвечает его номинал, начните с материала Что такое автомат. Если линия греется из-за большого количества приборов, отдельно проверьте Причины перегрузки сети.
Перед началом диагностики важно правильно подготовиться.
Инструменты и безопасность
Заранее подготовьте базовый набор:
| Инструмент |
Для чего |
Сколько стоит (примерно) |
Пригодится ли ещё |
| Индикаторная отвертка | Проверить, есть ли напряжение, и найти фазу перед разбором розетки, выключателя или щитка. | 100–250 руб | Да. Для проверки розеток, выключателей, удлинителей и поиска фазы. |
| Отвертки крестовая и плоская | Откручивать крышки, клеммы, рамки, крепления розеток, выключателей и автоматов. | 150–600 руб | Да. Для сборки мебели, ремонта техники, замены фурнитуры и мелкого ремонта. |
| Мультиметр | Измерить напряжение, проверить ноль, фазу, заземление и целостность цепи. | 500–1500 руб | Да. Для диагностики электрики, батареек, блоков питания и бытовой техники. |
| Фонарик | Осветить щиток, подрозетник, темные углы и места подключения. | 150–700 руб | Да. Для ремонта, аварийного света, машины и дачи. |
| Сухая тряпка | Убрать влагу, пыль и грязь рядом с рабочим местом, не касаясь токоведущих частей. | 0–100 руб | Да. Для уборки, ремонта и подготовки поверхностей. |
Перед любыми работами с электричеством обязательно отключите вводной автомат или рубильник на щитке. Убедитесь индикаторной отвёрткой, что напряжения на клеммах проверяемого автомата нет. Работайте одной рукой, в обуви с резиновой подошвой, на сухом полу. Если вы никогда не открывали щиток или не знаете, где вводной автомат — не лезьте сами, вызывайте мастера. Если автомат горячий, искрит, трещит или пахнет горелой пластмассой — не трогайте его, отключите вводной автомат и вызывайте специалиста немедленно.
Что сделать

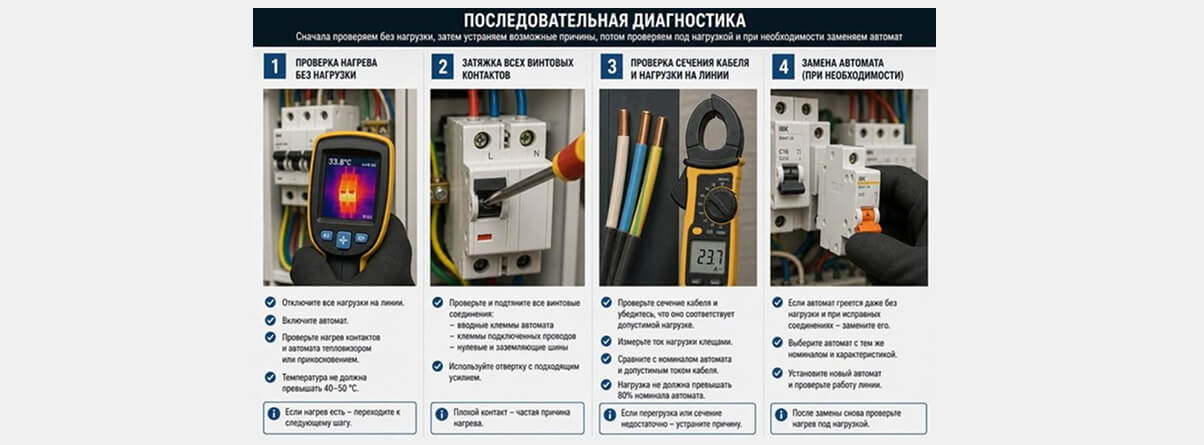

Выполнить последовательную диагностику: сначала проверить нагрев без нагрузки, затем затянуть все винтовые контакты, потом проверить сечение кабеля и нагрузку на линии, и при необходимости заменить автомат.
Как именно сделать
Шаг 1. Определите, греется автомат под нагрузкой или без неё. Включите автомат и оставьте его на 10–15 минут без включенных приборов в квартире (выключите всё из розеток). Потрогайте корпус автомата тыльной стороной ладони. Если он тёплый даже без нагрузки — проблема в самом автомате или в плохом контакте на вводе. Если холодный — включите мощные приборы (чайник, обогреватель, стиральную машину) на 20–30 минут и снова проверьте температуру. Сфотографируйте щиток до начала работ.

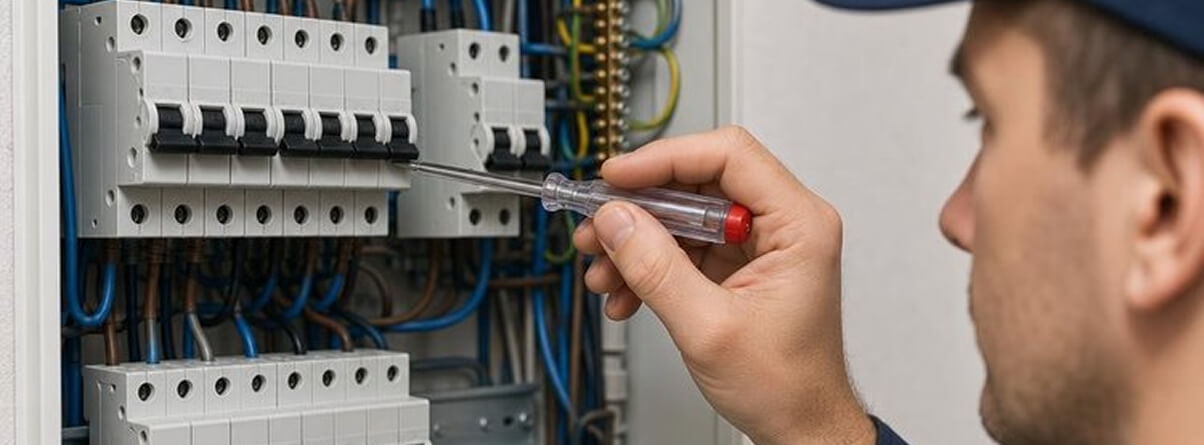

Шаг 2. Отключите вводной автомат. Убедитесь индикаторной отвёрткой, что напряжения на клеммах проверяемого автомата нет. Отвёрткой подходящего размера поочерёдно затяните винты на входе (верхняя клемма) и на выходе (нижняя клемма) нагревающегося автомата. Также проверьте и затяните винты на соседних автоматах и на нулевой колодке (шинке N). Усилие — как при закручивании крышки банки, до упора, но без хруста (не сорвите резьбу). Проверните каждый провод рукой — он не должен двигаться. Проверьте, плотно ли автомат защёлкнут на DIN-рейке.
Шаг 3. Посмотрите на маркировку автомата — на нём написано «С16», «С25» или «С32» (цифра — номинальный ток в амперах). Посмотрите на провод, который подходит к автомату: на изоляции часто написано сечение («1.5 мм²», «2.5 мм²», «4 мм²»). Соотнесите: сечение 1.5 мм² — максимум автомат 16А (лучше 10А). Сечение 2.5 мм² — максимум автомат 25А (лучше 16А или 20А). Сечение 4 мм² — максимум автомат 32А (лучше 25А).
Шаг 4. Оцените нагрузку на линию. Отключите греющийся автомат и посмотрите, какие розетки или свет перестали работать. Включите все приборы, которые обычно работают одновременно (чайник, обогреватель, стиральная машина, утюг, посудомойка). Посчитайте их суммарную мощность в ваттах. Разделите на 220 — получите ток в амперах. Сравните с номиналом автомата.
Шаг 5. Если после всех проверок причина не найдена или обнаружена неисправность самого автомата — замените автомат. Отключите вводной автомат. Открутите провода от клемм нагревающегося автомата (запомните или сфотографируйте, какой провод куда шёл). Нажмите на защёлку автомата и снимите его с DIN-рейки. Купите новый автомат точно такого же номинала (например, С16, характеристика С) и той же ширины (1 модуль — 18 мм). Установите новый автомат на DIN-рейку до щелчка. Подключите провода — фаза на верхнюю клемму (вход), нагрузка на нижнюю (выход). Затяните винты.
Что должно получиться
Винты затянуты, провода сидят мёртво, не болтаются и не выпадают. Сечение кабеля соответствует номиналу автомата или больше (например, автомат 16А, кабель 2.5 мм²). Суммарный ток всех одновременно включенных приборов не превышает номинал автомата (или превышает не более чем на 10–15%). Новый автомат (если меняли) не греется или греется заметно слабее старого. При работе под нагрузкой (чайник + обогреватель) корпус автомата остаётся чуть тёплым (до 40–50°C) или комнатной температуры. Нет запаха горелой пластмассы, нет потрескивания, гула, вибрации. Автомат не выбивает самопроизвольно. Вы сэкономили от 1500 до 5000 рублей — именно столько берут электрики за выезд и замену автомата без диагностики.
Что делать, если не получилось
Если после затяжки винтов автомат всё равно горячий — переходите к проверке сечения кабеля. Если сечение не соответствует (автомат слишком мощный для провода: например, С25 на 1.5 мм²) — замените автомат на меньший номинал (С16 или С10). Если нагрузка превышает номинал автомата (например, автомат 16А, а вы насчитали 20А) — перераспределите приборы по разным розеткам, не включайте чайник и обогреватель одновременно, включите обогреватель в другую комнату. Если после замены автомата новый тоже греется — проблема не в автомате, а в проводке или контактах на вводе; вызывайте мастера. Если винт прокручивается или провод болтается после затяжки — сорвана резьба в корпусе автомата, такой автомат под замену. Если вы не уверены в своих действиях, боитесь перепутать провода, не можете определить сечение кабеля или у вас старая алюминиевая проводка — вызывайте мастера. Не оставляйте проблему как есть — греющийся автомат может привести к пожару.
Когда вызывать мастера
Даже при аккуратной работе возможны ситуации, когда самостоятельные действия опасны или бесполезны. Не пытайтесь чинить дальше, если автомат горячий даже при полностью отключенной нагрузке (все приборы выключены из розеток); после затяжки винтов и замены автомата нагрев не уменьшился; вы заметили оплавление корпуса автомата или самой DIN-рейки; при прикосновении к автомату чувствуется вибрация или слышно гудение; из щитка пахнет горелой пластмассой; автомат выбивает через 10–30 минут после включения, даже под слабой нагрузкой; у вас старая проводка (алюминий, больше 20 лет) и вы не уверены в её состоянии; вы никогда не работали с электрощитком и не знаете, где вводной автомат.
Есть ряд признаков, когда лучше сразу доверить работу мастеру: греется не один автомат, а сразу несколько или вся панель; при включении мощного прибора моргает свет во всей квартире; после ваших действий перестала работать половина розеток; вы не можете определить сечение кабеля или перепутали провода местами.
Не каждый нагрев автомата стоит устранять самостоятельно. Если у вас старая алюминиевая проводка, щиток в плачевном состоянии, или после двух попыток автомат всё равно греется, риск ошибки и пожара становится слишком высоким. В таких случаях безопаснее сразу пригласить специалиста, который быстро оценит состояние проводки, подберёт правильный автомат и произведёт замену с гарантией.
Мастера SvetMonKab Staff:

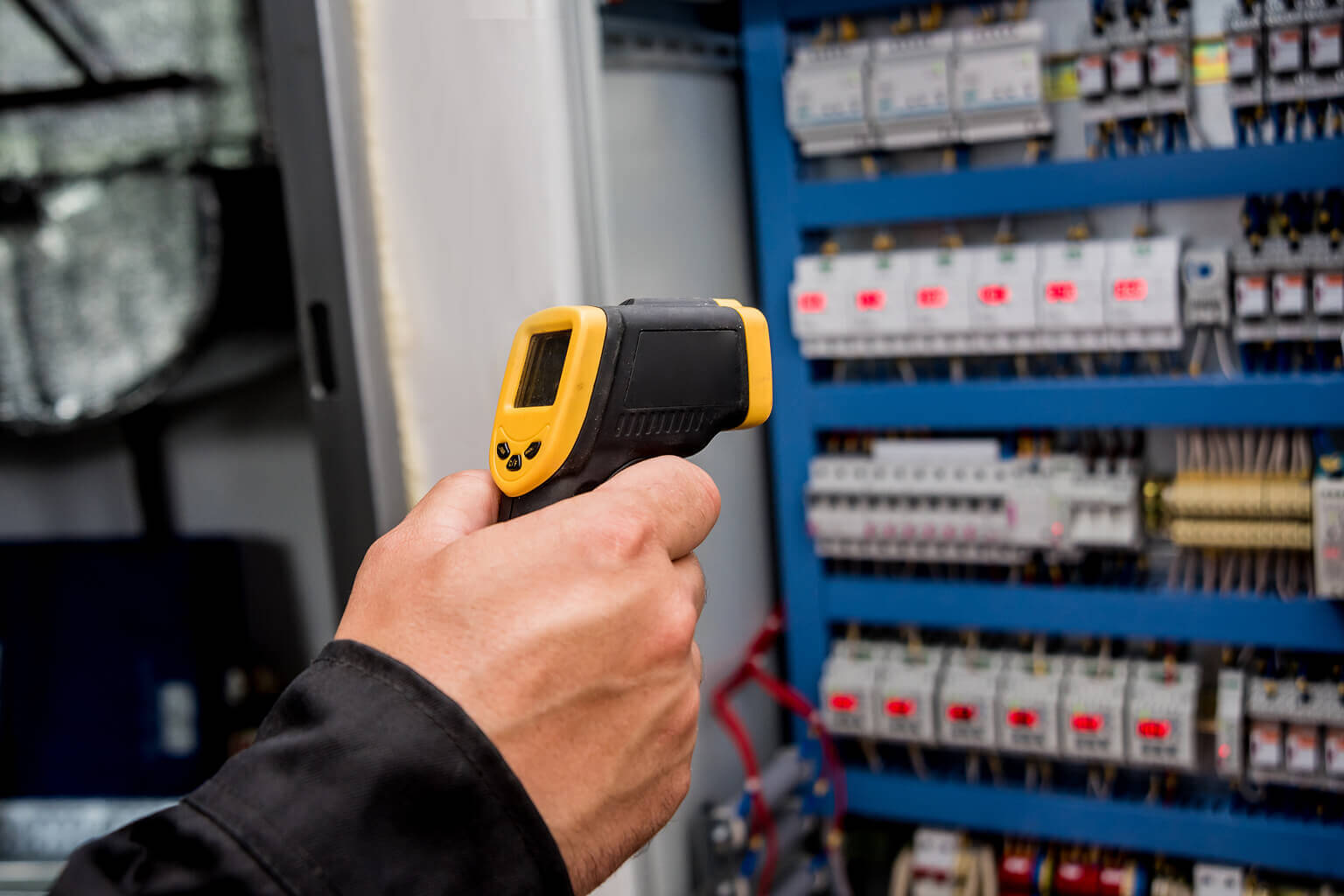

- приезжают с тепловизором, мультиметром и набором автоматов;
