Для каких объектов выполняем заземление
Услуга рассчитана прежде всего на частные дома. Такая услуга актуальна при новом вводе, реконструкции сети или отсутствии подтвержденного заземляющего устройства.
В квартире электрик работает с существующей системой здания и квартирным щитом. Отдельный наружный заземлитель для одной квартиры не заменяет общедомовую систему; дальнейшие работы определяют после проверки ввода и защитного проводника.
Для дачного дома и капитального коттеджа исходные условия могут отличаться, но логика одна: оценивается ввод и связь наружного устройства с внутренним щитом. Название объекта само по себе не определяет конструкцию.
При наличии нескольких строений на участке мастер выясняет схему их питания. Баня, гараж или мастерская не получают отдельный контур автоматически: решение зависит от фактической электросистемы и способа подключения здания.
Если дом подключен временной линией на период строительства, окончательное решение по заземлению лучше увязать с будущей постоянной схемой электроснабжения.
Когда нужен новый контур заземления
Новый контур рассматривают, когда у дома нет рабочего заземляющего устройства, существующая конструкция неизвестна или ее состояние не позволяет подтвердить пригодность. Еще один сценарий — реконструкция электросистемы, при которой прежняя точка подключения не соответствует новой конфигурации.

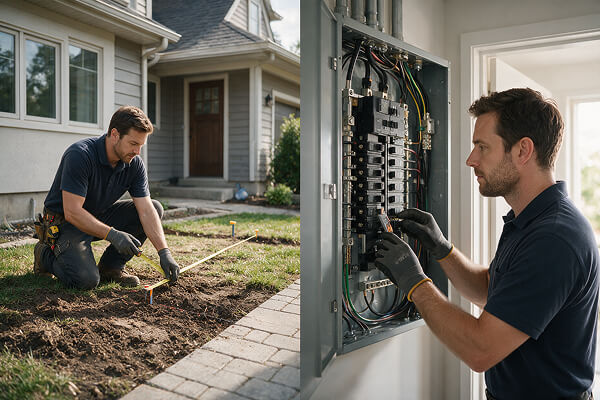

Что специалист проверяет перед устройством заземления
До земляных и монтажных работ электрик выясняет тип существующего ввода, расположение распределительного щита и наличие защитных проводников. Важно понять, куда должна подключаться наружная система и нет ли в щите ошибочных соединений, которые потребуют отдельного исправления.
На участке оценивается доступность выбранной зоны, близость коммуникаций и возможность проложить соединение к дому. Любая работа рядом с подземными сетями требует учета их расположения; универсальную точку установки по расстоянию от стены задавать нельзя.
Наличие старого металлического элемента в земле еще не подтверждает рабочий контур. Нужно понять, связан ли он с системой дома и в каком состоянии находятся доступные соединения. После этого решается вопрос о дальнейшем использовании.
Трасса к щиту выбирается с учетом дверей, дорожек, отмостки и других конструкций. Чем сложнее доступ, тем больше подготовительных работ. Пересечение с существующими коммуникациями требует отдельного согласования.
Если участок полностью благоустроен, способ восстановления покрытия обсуждают до земляных работ. Эта часть может влиять на смету сильнее, чем монтаж самого проводника.
Как существующая электросистема влияет на решение
Наружный контур является только частью системы защитного заземления. Его нужно правильно связать с внутренней электросетью дома. Поэтому специалист рассматривает щит, защитный проводник PE и существующие соединения как единый объект.
Специалист определяет фактическую схему питания и проверяет, как в щите организованы рабочий N- и защитный PE-проводники. Это особенно важно при старом вводе: ошибочные соединения могут нарушить работу защитной системы. Только после проверки выбирают точку подключения наружного заземлителя.
Если в доме есть несколько распределительных щитов, точка соединения выбирается по общей архитектуре сети. Каждый щит не получает отдельный наружный контур автоматически. Решение зависит от того, как организовано питание между зданиями или этажами.
При наличии генератора, инвертора или солнечной установки схема может иметь дополнительные требования. Эти источники учитываются до монтажа, потому что заземление рассматривается вместе с фактической системой питания.

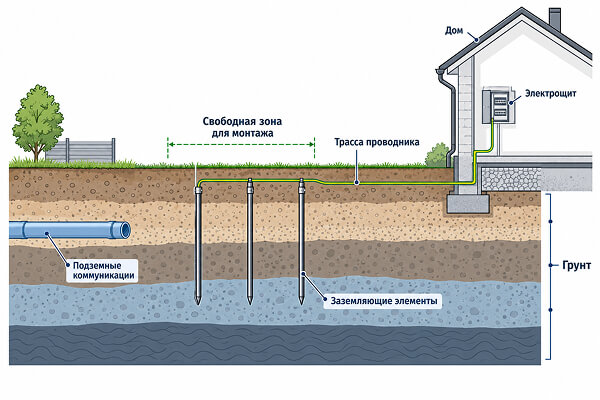

Как мастер выбирает конструкцию контура
Конфигурация наружного заземляющего устройства зависит от участка и грунта. Готовое решение с другого объекта переносить без оценки условий нельзя.
Участок и грунт
Свойства грунта влияют на электрические характеристики заземлителя и способ монтажа. Также учитываются сезонные условия и возможность доступа к месту работ. По одной фотографии участка нельзя надежно назначить длину или количество элементов.
Конфигурация и заземлители
Количество и расположение заземлителей выбирают с учетом характеристик грунта, доступной площади, подземных коммуникаций, трассы до щита и возможности последующего обслуживания. Если свободного места мало, конструкция должна позволять безопасно установить элементы и проложить соединение к дому.
Модульно-штыревое и глубинное заземление
Модульно-штыревой вариант собирается из последовательно соединяемых элементов и позволяет формировать глубинный заземлитель. Его применимость зависит от грунта, доступности и условий участка. Он не является обязательным решением для каждого дома.
Плотный каменистый грунт и мягкий влажный участок создают разные условия монтажа. Это влияет на трудоемкость и возможность применить выбранную конструкцию.
Материалы, соединения и защита от коррозии
Место перехода от наружной части к проводнику дома должно оставаться понятным для обслуживания. Если соединение оказывается скрытым без доступа, последующая проверка состояния усложняется.
Соединения наружной части испытывают воздействие грунтовой влаги. Поэтому материал и способ соединения выбираются как единая система. Смешение несовместимых металлов может ускорять коррозию.

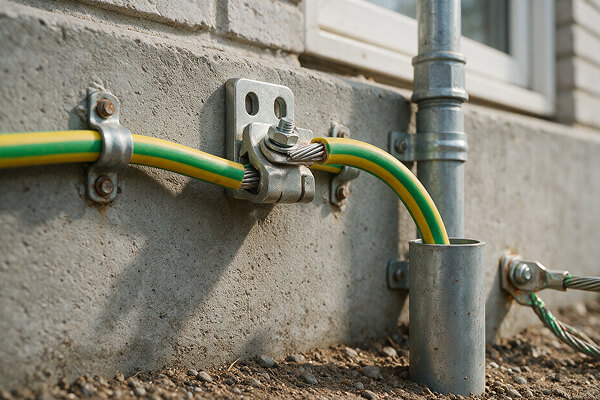

Переход к внутреннему проводнику должен быть механически защищен от случайного повреждения. Если кабель проходит по фасаду или рядом с проходом, его трасса согласуется с учетом эксплуатации участка.
Маркировка точки подключения облегчает дальнейшую проверку. Через несколько лет владельцу должно быть понятно, где наружный контур входит в дом и какой проводник относится к защитной системе.

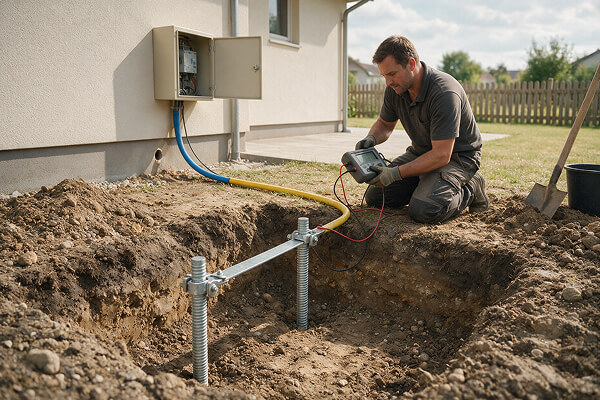

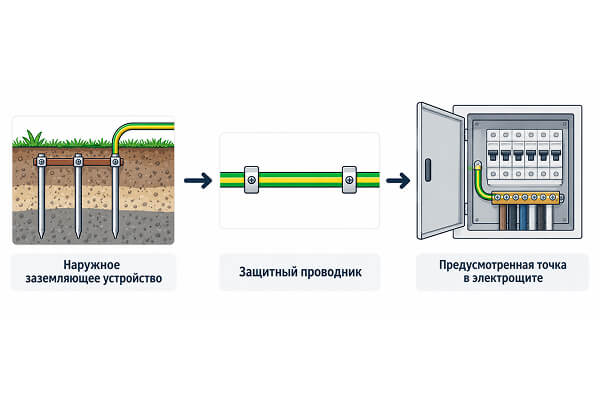

Как контур подключается к системе дома
Наружное устройство соединяют с предусмотренной точкой защитной системы дома. Эту точку мастер определяет после проверки существующей схемы и соединений в щите.
Если для корректного подключения требуется монтаж или доработка электрощитка, эту работу включают в смету отдельно. Это может повлиять на смету сильнее, чем сам наружный участок.
Проводник от наружной части должен приходить к предусмотренной точке защитной системы. Его маршрут выбирают так, чтобы исключить случайное механическое повреждение и сохранить возможность обслуживания. Если для соединения с домом нужна новая трасса, отдельно согласуется монтаж кабеля до щита.
Если в щите уже есть главная заземляющая шина, мастер проверяет ее назначение и существующие подключения. ГЗШ — точка, где объединяются предусмотренные защитные проводники и система уравнивания потенциалов по проекту.
При реконструкции дома может потребоваться отдельная работа внутри щита. Ее включают в смету только после осмотра, потому что состояние внутренней части невозможно определить по виду наружного контура.

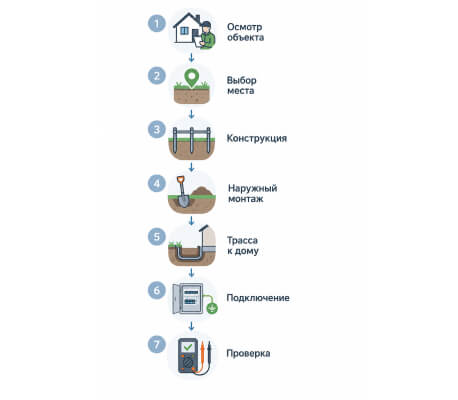

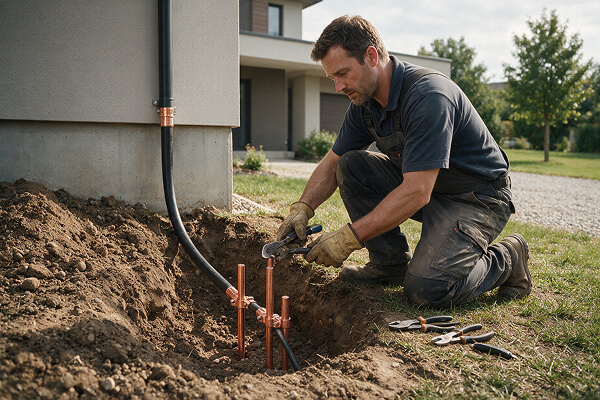

Как проходит монтаж и проверка результата
После согласования места мастер устанавливает заземляющие элементы выбранной конструкции и организует соединение с домом. Трасса прокладывается с учетом фактического участка. Затем наружная часть связывается с внутренней системой.
Внешний вид смонтированного контура не показывает его электрические характеристики. Результат оценивают по измерениям, а не только по состоянию видимых соединений.
При неудовлетворительном результате конструкцию корректируют с учетом причины и условий грунта. Добавление еще одного электрода не считается универсальным решением.
До обратной засыпки полезно зафиксировать расположение скрытых элементов. Фотографии или схема трассы пригодятся при последующем обслуживании системы.
Если контур заземления уже есть
Существующую систему сначала осматривают и проверяют доступные соединения. Ржавчина, механическое повреждение или неизвестная трасса требуют отдельной оценки. Если конструкция пригодна, ее можно учитывать при дальнейшем решении вместо полной замены.
При неудовлетворительном результате способ восстановления выбирают после диагностики электрики. Нельзя заранее обещать, что достаточно добавить один электрод: итог зависит от причины и параметров существующей системы.
Старые соединения проверяют на коррозию и механическую целостность. Даже если заземлитель в грунте исправен, поврежденный проводник к щиту делает систему неполноценной. Ремонт может ограничиться соединительной частью.
Если контур был сделан предыдущим владельцем без документации, мастер начинает с определения трассы и точки подключения. Дальнейшее решение принимается по фактическому состоянию, а не по возрасту системы.
Сколько времени занимает монтаж

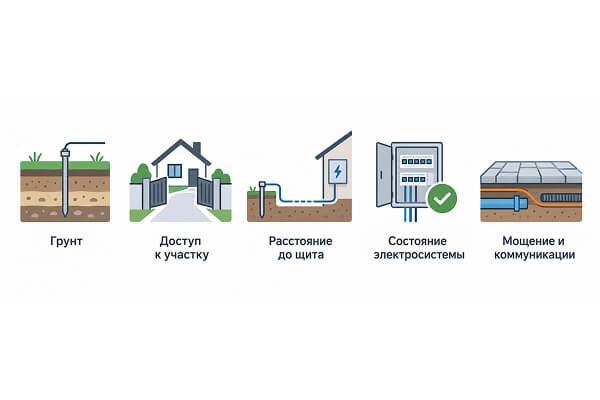

Продолжительность зависит от грунта, доступности места, длины трассы до дома, благоустройства участка и объема работ в щите. Свободный участок без мощения сокращает подготовку; необходимость обходить дорожки или восстанавливать покрытие увеличивает срок. На земляные работы также могут влиять погодные и сезонные условия. Точное время мастер определит после осмотра.
Примеры задач, которые мы решаем при монтаже
На объектах встречаются разные исходные условия: существующий контур неизвестного состояния, благоустроенный участок или несколько строений с общей системой электроснабжения. Перед монтажом мы проверяем электросистему и участок, чтобы подобрать конструкцию и определить состав работ.

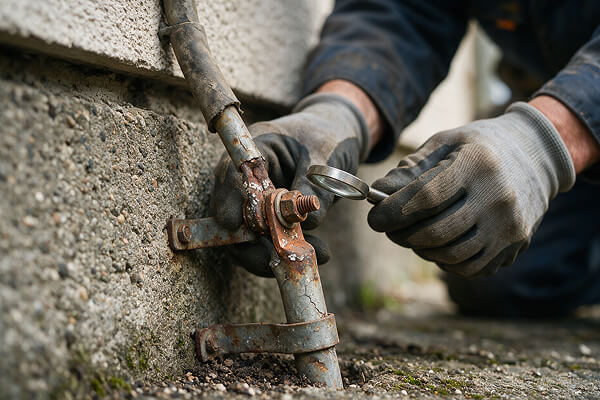

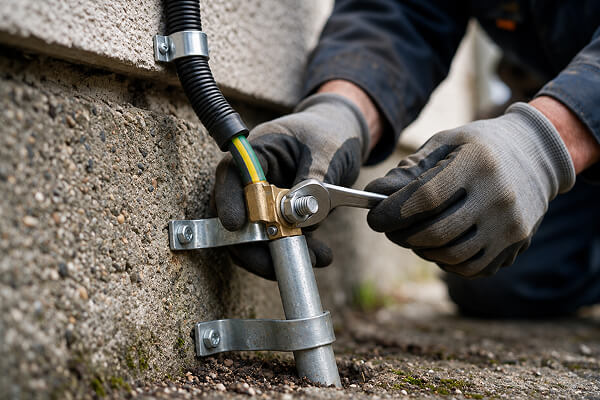

Старый контур: восстановление или замена
Если на участке уже есть заземлитель, мастер сначала находит точку его подключения к дому, определяет трассу и проверяет доступные соединения. Коррозия или повреждение проводника не всегда требуют замены всей наружной части: иногда достаточно восстановить соединение и участок трассы до щита. Новый контур предлагают, если существующую конструкцию невозможно проверить или её состояние не позволяет использовать её дальше.

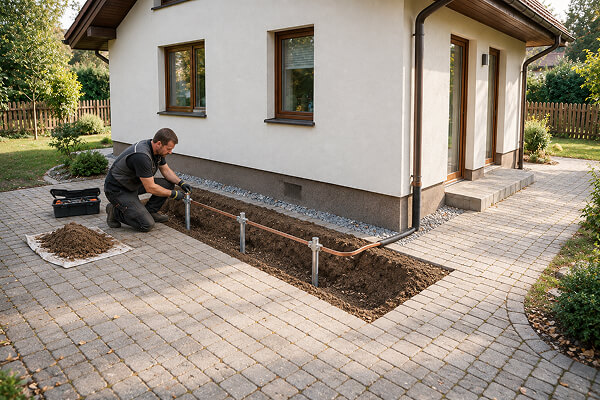

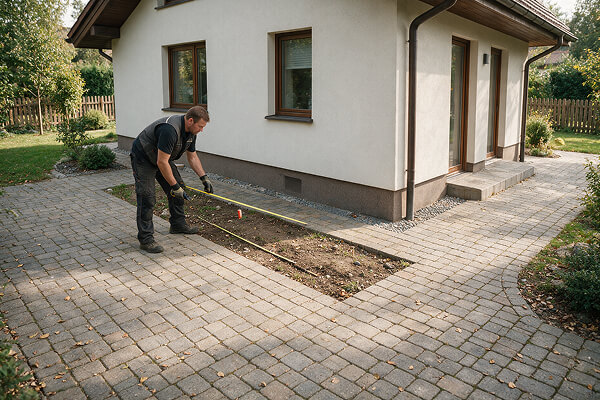

Монтаж на участке с отмосткой и мощением
На благоустроенном участке место для заземлителей и трассу до щита выбирают с учетом отмостки, дорожек, мощения и известных подземных коммуникаций. Если свободного грунта мало, мастер ищет зону, в которой можно безопасно выполнить монтаж и сохранить доступ к соединениям. Необходимость вскрытия и восстановления покрытия обсуждают до начала земляных работ, поскольку это влияет на состав и стоимость заказа.

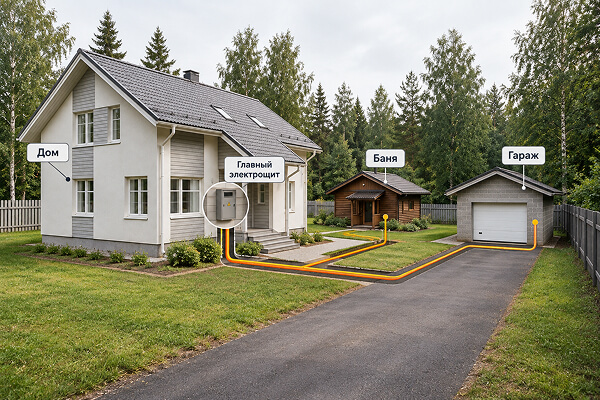

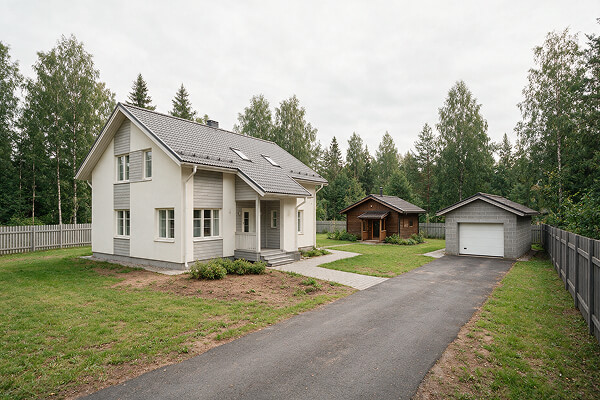

Дом, баня и гараж на одном участке
Отдельный контур не устанавливают возле каждого строения автоматически. Сначала мастер выясняет, откуда питаются баня и гараж, где расположены распределительные щиты и как между зданиями проходят защитные проводники. После проверки существующей схемы определяют точки подключения и необходимость дополнительных работ. В зависимости от устройства электросистемы в заказ могут войти прокладка проводника между строениями и доработка отдельных щитов.
