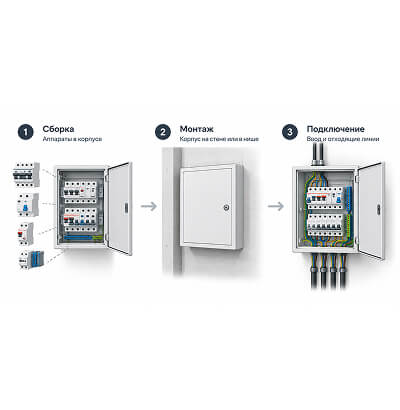

Сборка, монтаж и подключение электрощита: чем отличаются работы

Сборка — это размещение аппаратов и внутренних элементов в корпусе по согласованной конфигурации. Монтаж корпуса означает его физическую установку на стену или в нишу. Подключение связывает готовый щит с вводом и отходящими линиями объекта.

Эти операции могут выполняться вместе или отдельно. Например, корпус уже установлен строителями, а электрику требуется только собрать модульную часть. В другом случае старый щит демонтируется полностью, после чего подготавливается новая точка и подключаются существующие линии.

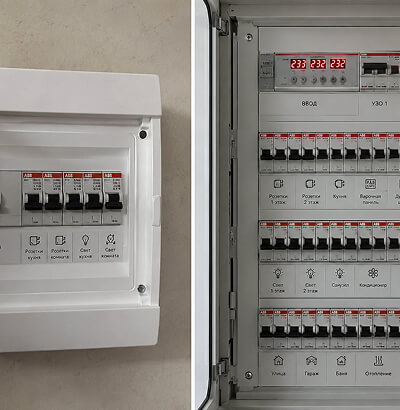

Электрощит для квартиры и частного дома

В квартире состав определяется количеством групп и схемой ввода, предусмотренной объектом. В частном доме добавляются линии наружного оборудования, инженерных систем и других потребителей, если они фактически есть. Поэтому размер корпуса и схема не выбираются только по типу здания.

Для дома также важно, где проходит граница между вводным устройством и внутренним распределительным щитом. Электрик уточняет существующую систему до расчёта, чтобы не включать в сборку элементы, относящиеся к другой части электроснабжения.

В квартире на схему сильно влияет количество уже проложенных кабелей. Если ремонт закончен, электрик работает с фактическими группами и не может создать дополнительные независимые линии только за счёт замены щита.

В частном доме щит часто обслуживает больше разнотипных потребителей. Наружное освещение, насосы, ворота и инженерное оборудование учитываются только при их фактическом наличии. Каждая такая линия требует понятного назначения и отдельного места в схеме.

Если часть нагрузок расположена в отдельном строении, мастер выясняет, как оно питается от основного щита. От этого зависит, остаётся ли линия одной группой или имеет собственный распределительный узел.

Новый электрощит или замена старого

Новая сборка и реконструкция существующего щита требуют разного объёма подготовки. В старом щите сначала оценивается, какие линии и аппараты можно безопасно сохранить.

Сборка нового электрощита

Новый щит обычно собирают при новой электропроводке, капитальном ремонте или добавлении большого числа линий. Исходными данными становятся назначение групп и характеристики подключаемых нагрузок. Корпус подбирается после определения состава аппаратов.

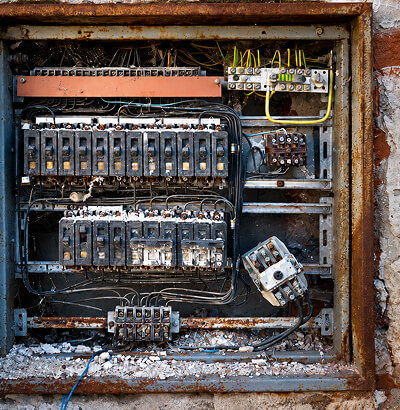

Замена старого электрощита

При замене электрик оценивает, какие элементы можно сохранить. Исправный корпус, автоматы или шины не переносят автоматически: важны состояние, совместимость и соответствие новой схеме. Изношенные соединения и повреждённые аппараты исключаются из повторного использования.

При реконструкции важно заранее сфотографировать и подписать старые подключения. Это помогает сопоставить линии после переноса в новый корпус. Если назначения неизвестны, их уточняют до окончательной маркировки.

Старый металлический корпус может иметь ограничения по месту и способу установки современной модульной аппаратуры. Решение о сохранении корпуса принимается после проверки его состояния и совместимости.

При замене щита без ремонта всей проводки основной риск связан с короткими концами старых кабелей. Электрик оценивает возможность аккуратно довести их до новых аппаратов без скрытых необслуживаемых соединений.

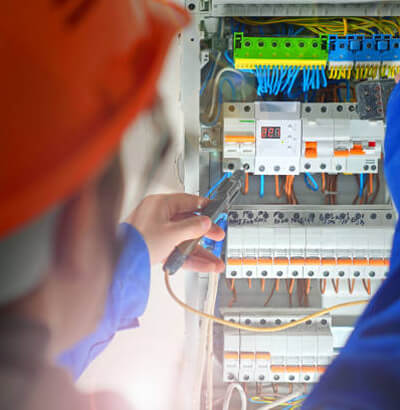

Что электрик проверяет перед сборкой и монтажом

До работ нужно понять, какие линии приходят в щит и куда они уходят. Электрик сверяет назначение кабелей, состояние изоляции у доступных концов и фактическое место для корпуса. Отдельно уточняется тип ввода и существующая система защитных проводников.

Если маркировки нет, сначала требуется диагностика электрики и идентификация линий. Без этого невозможно корректно подписать группы и оценить состав аппаратов. Чем больше неизвестных в старой проводке, тем выше объём подготовительной работы.

Для старого объекта важно понять, какие линии уже объединены и где находятся общие соединения. Если две комнаты подключены одним кабелем, в щите их нельзя искусственно превратить в две независимые группы без изменения проводки.

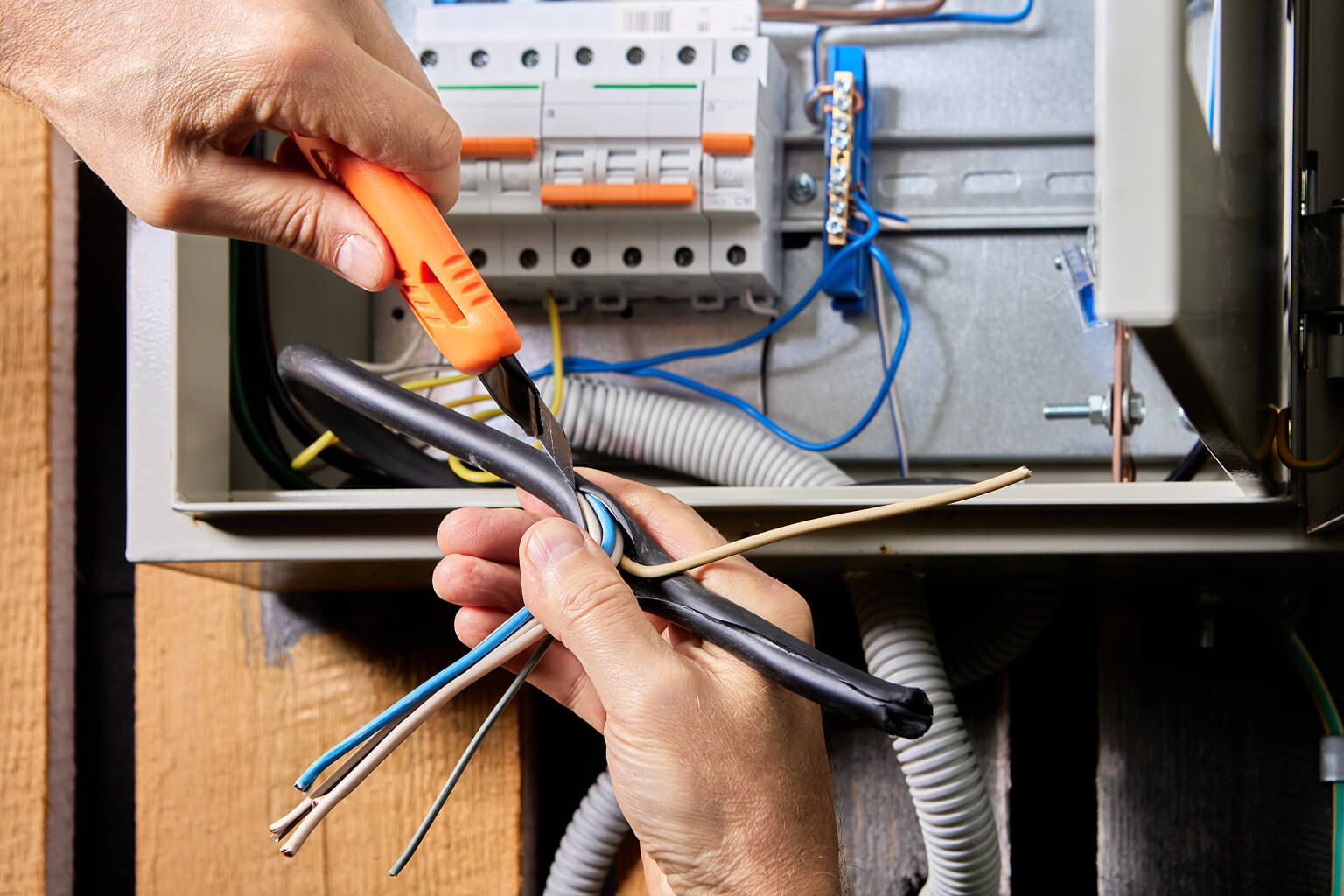

Электрик оценивает длину доступных концов кабелей. Слишком короткие жилы усложняют аккуратную перекомпоновку. В таком случае заранее решается, как восстановить длину и сохранить обслуживаемые соединения.

Если в старом щите есть счётчик или пломбируемая часть, границы работ уточняются до демонтажа. Операции с оборудованием энергоснабжающей организации нельзя включать в смету автоматически.

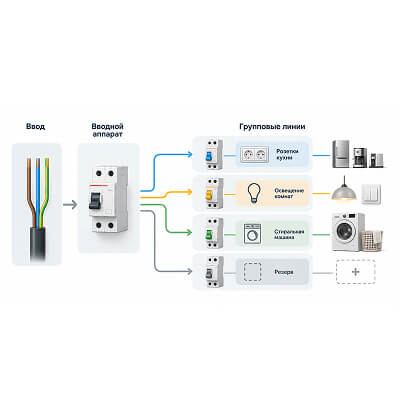

Как формируется схема и групповые линии

Групповая линия — отдельная линия питания с конкретным назначением. Кухонная техника, освещение, розетки комнат и инженерные потребители могут быть разделены по разным группам, если это предусмотрено проектом и фактической проводкой.

Электрик отталкивается от существующих кабелей и предполагаемых нагрузок. Готовую универсальную схему применять к любому объекту нельзя. Конфигурация должна позволять понять, какой аппарат отвечает за конкретную часть сети, и упростить дальнейшее обслуживание.

Название группы должно описывать назначение понятным языком. Подпись «автомат 5» почти не помогает при аварийном отключении. Маркировка «розетки спальни» или «освещение кухни» облегчает дальнейшее обслуживание.

Резервные линии, которые ещё не подключены к нагрузке, отмечаются отдельно. Это исключает путаницу при будущем ремонте. Если кабель выведен в щит, но его назначение неизвестно, электрик сначала выясняет функцию.

При добавлении мощного потребителя оценивается существующая линия и место в щите. Новый автомат сам по себе не увеличивает возможности старого кабеля.

Какие аппараты могут быть установлены в электрощите

Состав аппаратов формируется по назначению линий и схеме объекта. Каждый элемент занимает место в корпусе и влияет на итоговую компоновку.

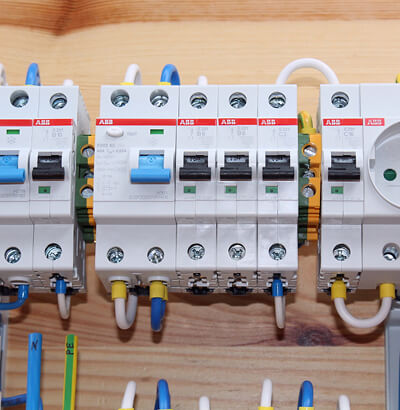

Автоматы и дифференциальная защита

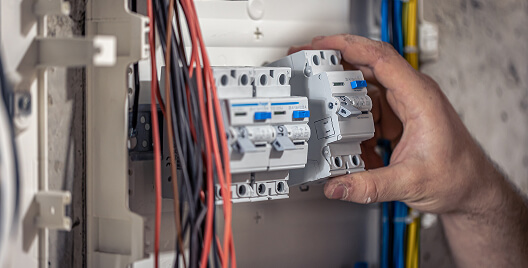

Автоматический выключатель защищает линию от токов перегрузки и короткого замыкания. УЗО реагирует на дифференциальный ток, то есть утечку. Дифавтомат объединяет обе функции в одном модульном аппарате. Конкретный состав выбирается по схеме объекта.

Если требуется заменить один защитный аппарат без полной пересборки щита, можно отдельно заказать монтаж автомата и УЗО.

Шины и дополнительные устройства

В щите используются шины для организованного подключения рабочих и защитных проводников, когда это предусмотрено системой.

Состав щита определяется задачами объекта. Автоматические выключатели, УЗО и дифавтоматы занимают разное число модулей. Это напрямую связано с размером корпуса и возможностью оставить свободное место.

Если часть аппаратов уже куплена заказчиком, электрик проверяет их характеристики и совместимость. Наличие одинаковой ширины не означает одинаковое назначение. Несоответствующий элемент лучше выявить до начала сборки.

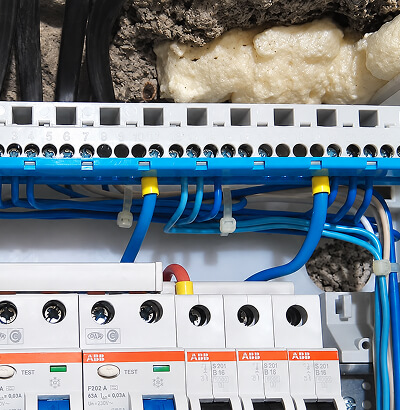

Шины и клеммные элементы выбираются с учётом количества проводников и структуры групп. Перегружать одну точку несколькими проводами без предусмотренного способа подключения нельзя. Компоновка должна оставаться понятной для обслуживания.

Как выбираются корпус и количество модулей

Корпус подбирается после определения состава щита. Электрик учитывает число модулей, место для проводов и возможность дальнейшего обслуживания.

Количество модулей и резерв

Модуль — стандартное место по ширине для одного модульного аппарата или его части. Сначала считается фактический состав, затем выбирается корпус. Количество свободных модулей выбирают с учётом планируемых новых линий и оборудования. Если заказчик предполагает установить дополнительные потребители, об этом нужно сообщить до выбора корпуса.

Накладной или встраиваемый электрощит

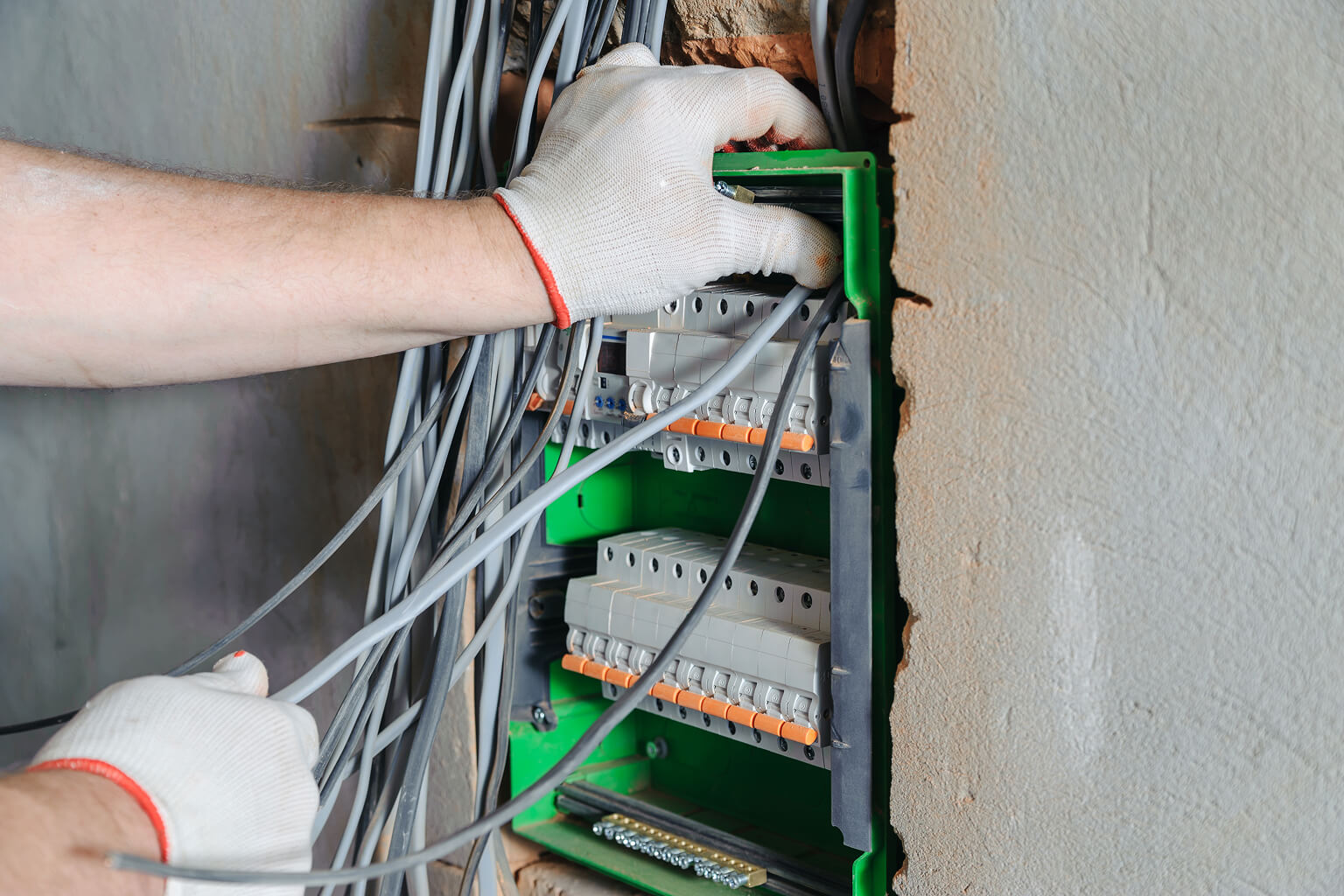

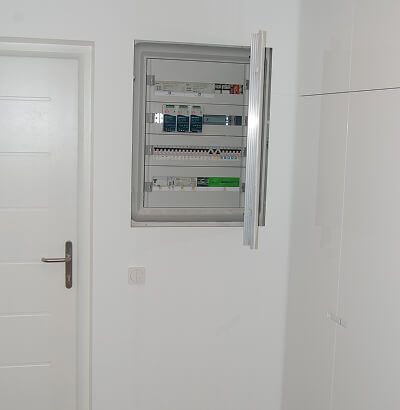

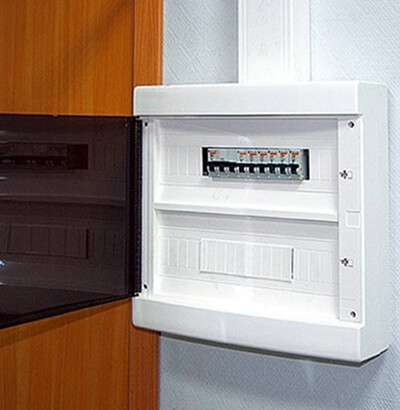

Накладной корпус крепится на поверхность стены и обычно требует меньше строительной подготовки. Встраиваемый размещается в нише, поэтому объём зависит от материала стены и готовности проёма. Эти различия заметно влияют на трудоёмкость.

Глубина корпуса тоже имеет значение. Внутри должно оставаться место для укладки проводов без сильных перегибов. При большом количестве входящих кабелей слишком мелкий щит затрудняет обслуживание.

Дверца и способ открытия оцениваются с учётом мебели. Щит, установленный рядом со шкафом или стеной, должен открываться без препятствий. Это особенно важно для встраиваемых моделей в готовой отделке.

Место монтажа выбирается так, чтобы к аппаратам сохранялся доступ. Закрывать щит несъёмной мебелью или декоративной панелью без доступа неудобно для эксплуатации и ремонта.

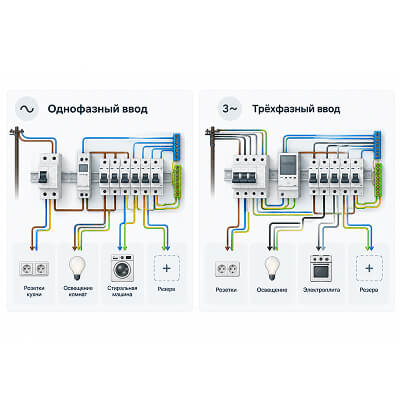

Однофазный и трёхфазный электрощит

Тип ввода влияет на состав вводной части и количество полюсов отдельных аппаратов. Трёхфазная система требует учитывать распределение нагрузок между фазами и соответствующую конфигурацию оборудования. Готовая схема определяется по фактическому вводу и доступным фазам.

При трёхфазном вводе группы распределяются с учётом фактических нагрузок. Цель — не допустить случайной концентрации крупных потребителей на одной фазе. Конкретное распределение определяется по составу объекта.

Если дом имеет трёхфазный ввод, отдельный однофазный потребитель всё равно подключается к одной из фаз согласно схеме. Наличие трёх фаз не означает, что каждый аппарат должен быть четырёхполюсным.

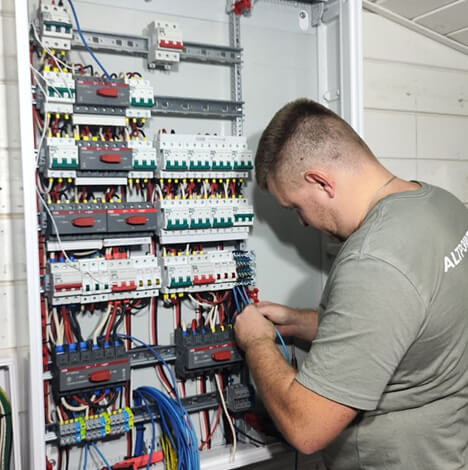

Как проходят сборка, подключение, маркировка и проверка

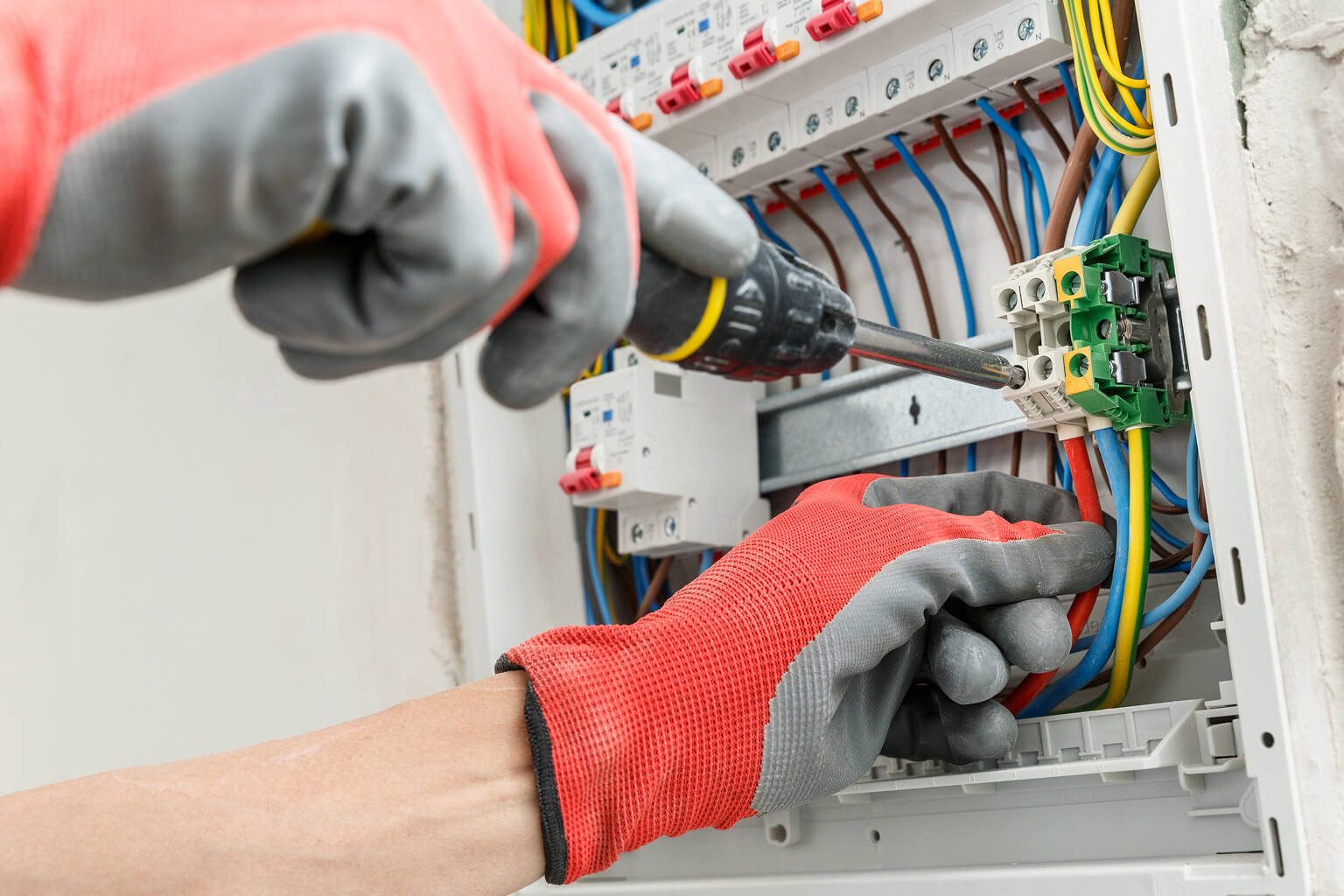

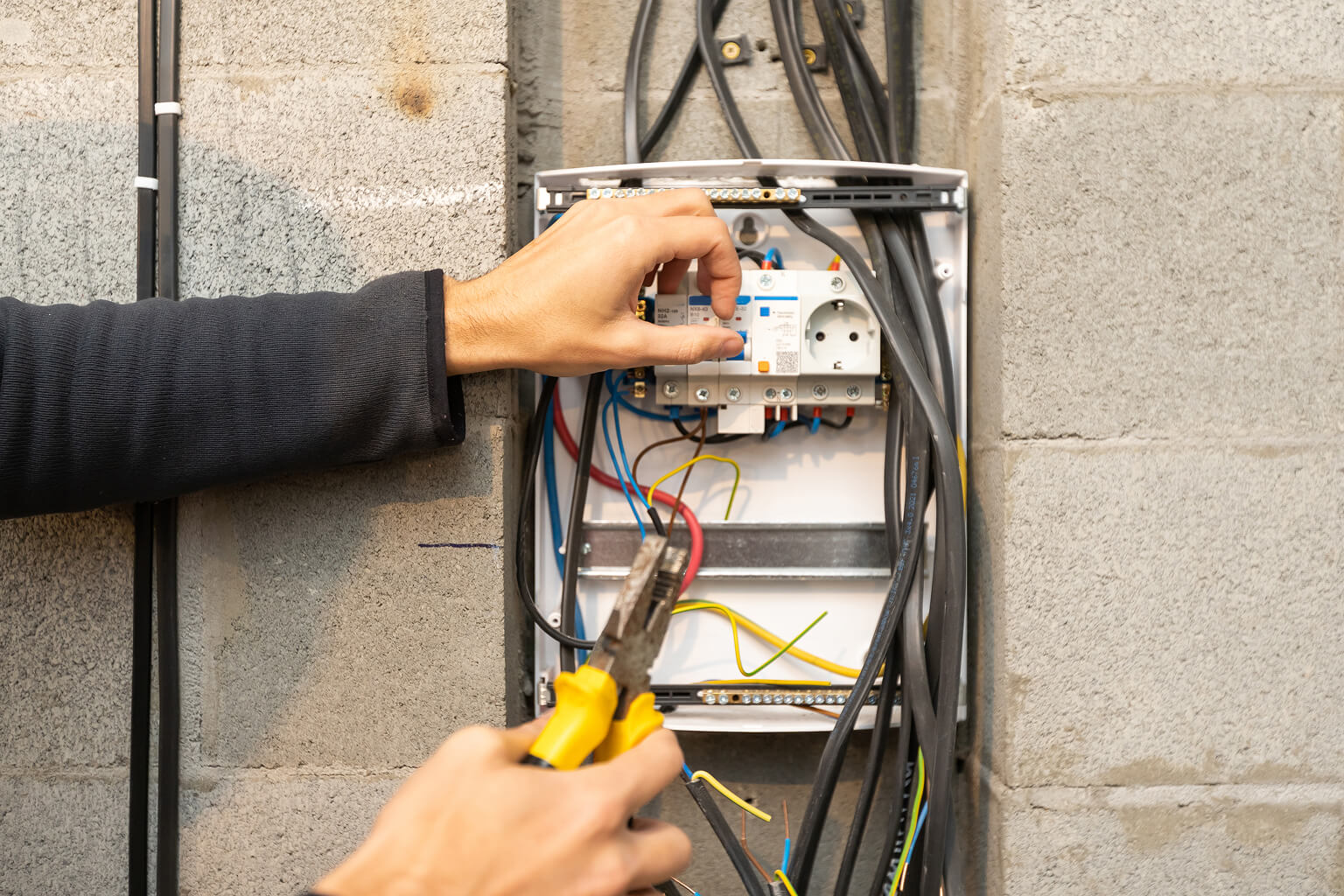

После установки корпуса электрик размещает аппараты, подводит подготовленные линии и формирует соединения по принятой схеме. Провода укладываются так, чтобы назначение групп можно было определить при дальнейшем обслуживании.

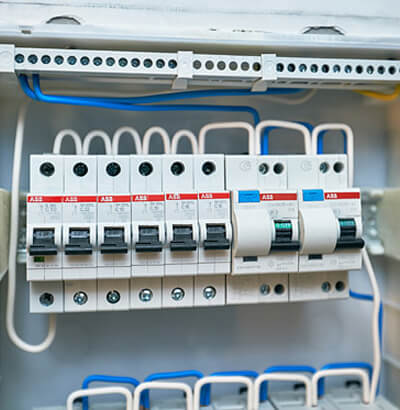

Маркировка связывает аппараты с потребителями: подпись должна быть понятна владельцу и следующему электрику. После сборки мастер проверяет штатное включение линий и работу установленных устройств.

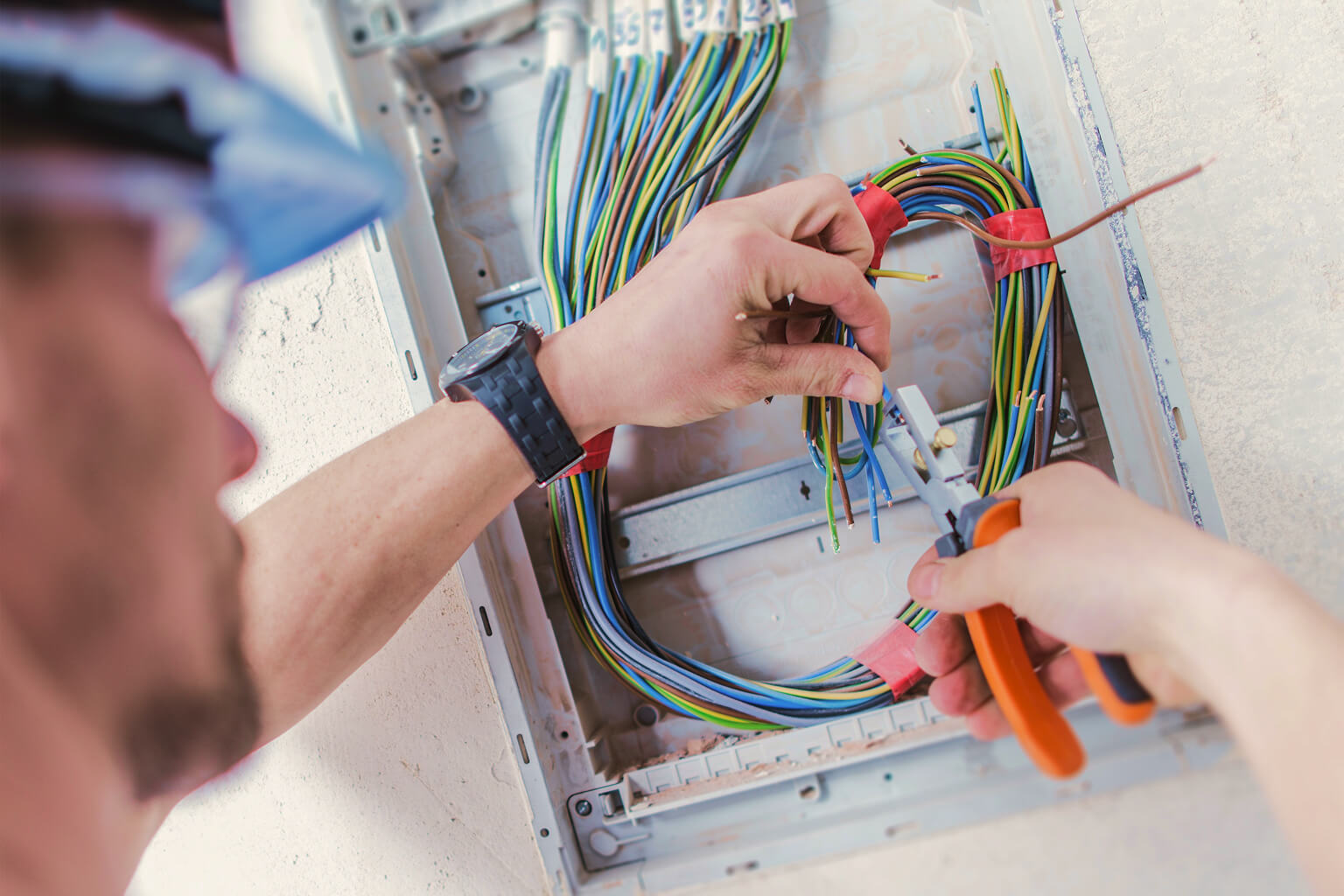

Провода внутри щита укладываются с учётом дальнейшего доступа к клеммам. Слишком плотный жгут осложняет проверку и замену аппарата. Аккуратная трассировка помогает проследить назначение соединений.

После включения проверяют, что каждая подписанная группа действительно управляет указанной линией. Ошибка маркировки может остаться незаметной до первого аварийного отключения. Поэтому подписи сверяются с фактической работой.

Если в щите установлены устройства с кнопкой встроенного теста, проверка выполняется по инструкции производителя. Если заказчику нужны дополнительные электрические измерения или отдельный документ с результатами, это нужно согласовать с менеджером до оформления заказа.

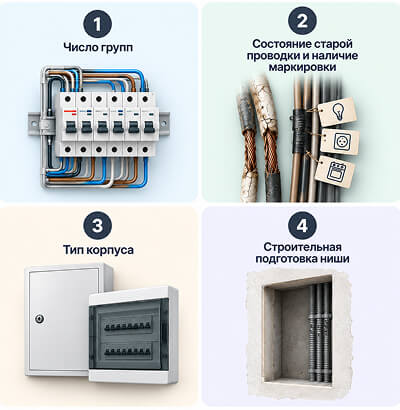

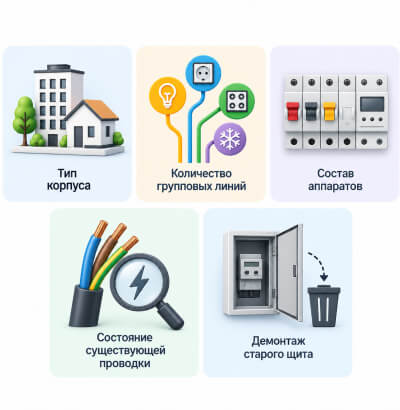

Сколько времени занимает сборка и монтаж электрощита

Срок зависит от числа групп, состояния старой проводки и типа корпуса. Монтаж пустого корпуса занимает меньше времени, чем замена старого щита с идентификацией линий и переносом подключений.

Подготовленная новая проводка с подписанными кабелями сокращает время на идентификацию. Старый объект без маркировки требует больше проверки до сборки. Поэтому одинаковое число автоматов не означает одинаковую продолжительность работ.

Если корпус встраиваемый, строительная подготовка ниши может занимать отдельное время. Эту часть стоит отделять от электрической сборки, чтобы клиент видел структуру работ.
