Когда требуется установка или замена УЗО
Новое устройство устанавливают, когда дифференциальной защиты на нужной линии нет или добавляется новая группа. Замена нужна при подтверждённой неисправности аппарата, механическом повреждении или несоответствии новой конфигурации щита.
Частое срабатывание само по себе не доказывает поломку УЗО. Причиной может быть утечка в проводке, подключённом оборудовании или суммарная утечка нескольких подключённых потребителей. До замены мастер отделяет неисправность аппарата от проблемы защищаемой сети.
При реконструкции щита устройство может заменяться из-за изменения схемы групп. Причина в этом случае связана с новой конфигурацией, даже если старое УЗО сохраняет работоспособность.
Механическое повреждение корпуса, подгоревшие клеммы или нестабильное включение требуют диагностики аппарата и соединений. Следы нагрева рядом с УЗО рассматриваются вместе с состоянием проводов.
Если добавляется новая линия, мастер решает, подключать её к существующей групповой защите или выделять отдельно. На решение влияют назначение потребителя и структура щита.

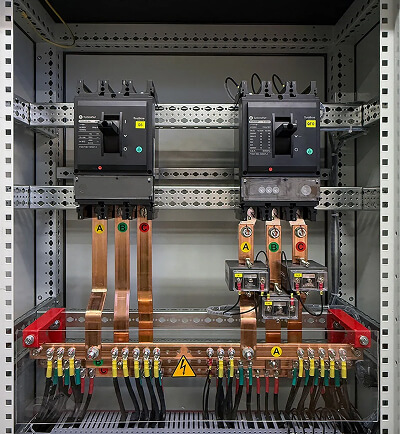

Что электрик проверяет перед монтажом
Мастер выясняет, какая линия будет защищаться, какой автомат относится к ней и как организованы рабочие и защитные проводники. Затем оценивает свободное место и состояние существующих соединений.
Если в щите смешаны проводники разных групп или имеются неизвестные перемычки, простая установка нового аппарата может не решить задачу. Сначала требуется привести участок схемы к понятному состоянию.
Нужно понять, к какой группе относятся рабочий нулевой проводник и фаза. УЗО корректно работает только в согласованной схеме группы. Смешение нулей после нескольких устройств часто приводит к нежелательным отключениям.
В старом щите мастер оценивает состояние шин и доступность соединений. Если нулевая шина общая для разных будущих групп, её организация может потребовать изменения. Это влияет на стоимость сильнее простой установки модуля.
Отдельно уточняется назначение линии. Для санузла, наружной розетки, бытовой техники и общего ввода могут применяться разные решения. Конкретные параметры выбираются по проекту или фактической схеме.

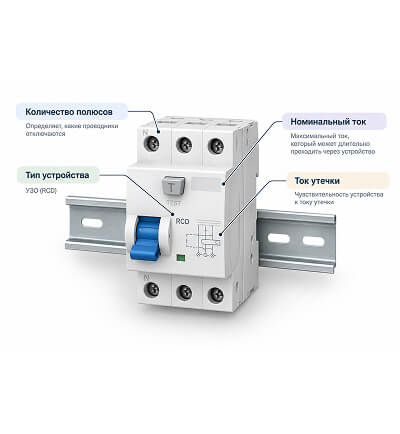

Как мастер подбирает УЗО
Выбор аппарата начинается с защищаемой линии и существующей схемы. Электрик учитывает параметры сети, назначение группы и место в щите.
Номинальный ток и ток утечки
Номинальный ток показывает нагрузку, которую устройство рассчитано пропускать в штатном режиме. Дифференциальный ток определяет порог реакции на утечку. Конкретные значения выбираются по защищаемой линии и схеме, поэтому универсальные цифры для всех квартир не используются.
Тип A или AC
Тип характеризует, на какие формы дифференциального тока реагирует устройство. Выбор зависит от подключаемой нагрузки и требований к конкретной линии. Электрик сопоставляет характеристики оборудования с нагрузкой и назначением линии.
Двухполюсное или четырёхполюсное УЗО
Количество полюсов связано с конфигурацией сети. В однофазных и трёхфазных системах используются разные варианты. До покупки мастер проверяет фактический ввод и место в щите.
Рабочий ток УЗО согласуется с защитой от сверхтоков. Само устройство не должно использоваться вместо автомата. При выборе учитывается аппарат, который ограничивает нагрузку защищаемой цепи.
Если в группе есть электронная техника, тип дифференциальной защиты выбирается с учётом характера нагрузки. Решение должно соответствовать применимым требованиям и рекомендациям оборудования.

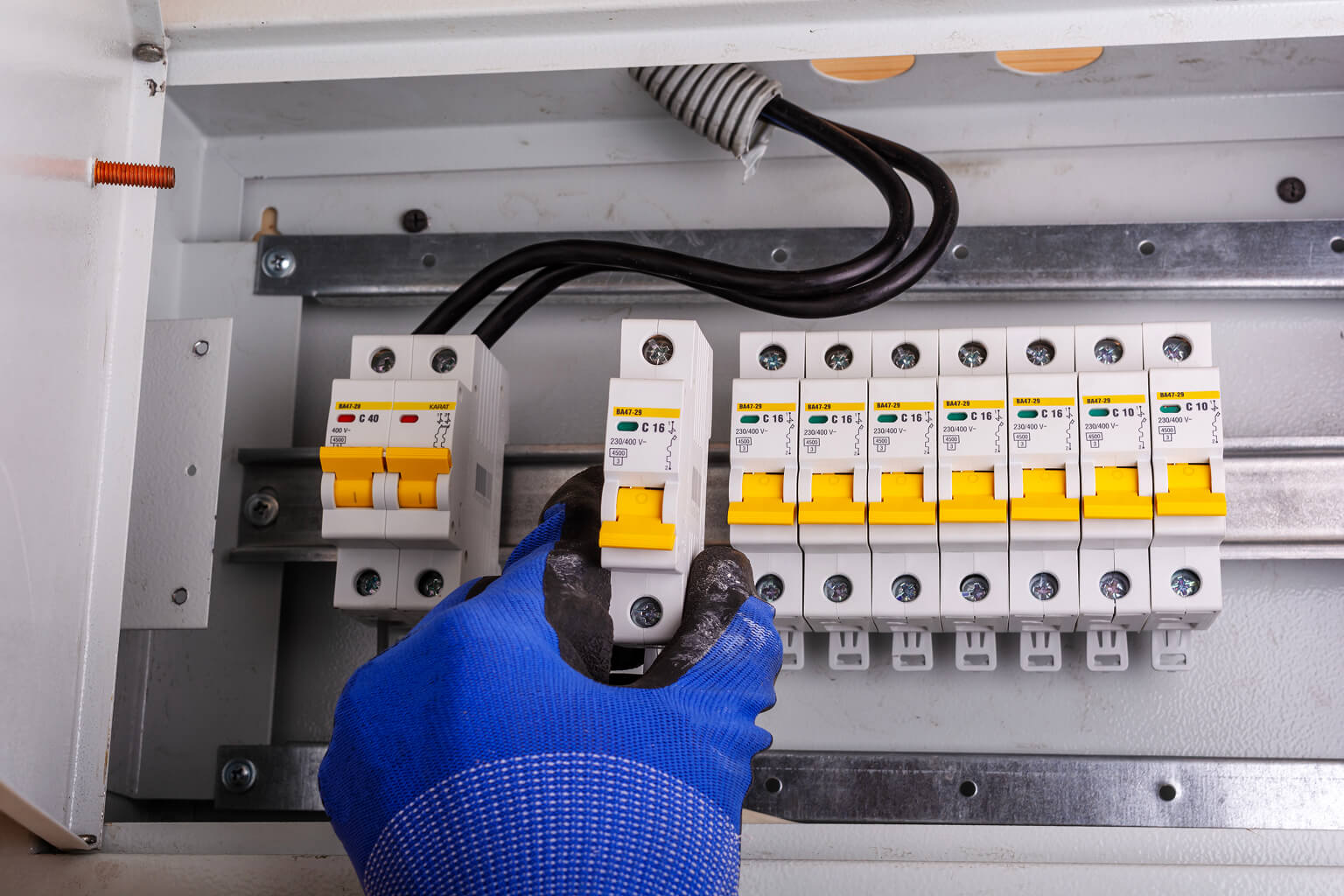

Подключение УЗО вместе с автоматом
УЗО реагирует на утечку, а автоматический выключатель защищает линию от перегрузки и короткого замыкания. Эти аппараты решают разные задачи и подбираются совместно. Если необходимо одновременно установить оба устройства, отдельно согласуется монтаж автомата и УЗО.
Одно УЗО на группу автоматов
Одно устройство может защищать несколько групп, если такая конфигурация согласована для объекта. При этом утечка на одной линии способна отключить всю объединённую группу. Это влияет на удобство эксплуатации и поиск неисправности.
УЗО или дифавтомат
Дифавтомат объединяет дифференциальную защиту и защиту от сверхтоков в одном корпусе. УЗО требует отдельного автомата. Выбор зависит от схемы, свободного места и требований к обслуживанию.
Автомат располагается в схеме так, чтобы защищать соответствующую линию и само УЗО от недопустимого сверхтока. Конкретная компоновка зависит от проекта щита.
При замене только УЗО мастер сверяет характеристики существующего автомата. Если он подходит линии и находится в исправном состоянии, оснований менять его автоматически нет.
Если линия разбивается на несколько групп, может меняться и структура защиты. Иногда удобнее отдельные дифавтоматы, в другой конфигурации — групповое УЗО с автоматами. Выбор связан с местом и задачами эксплуатации.

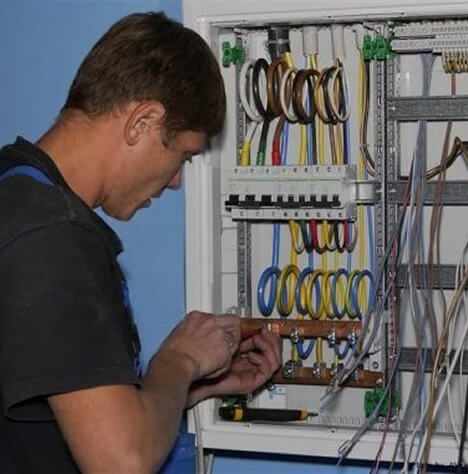

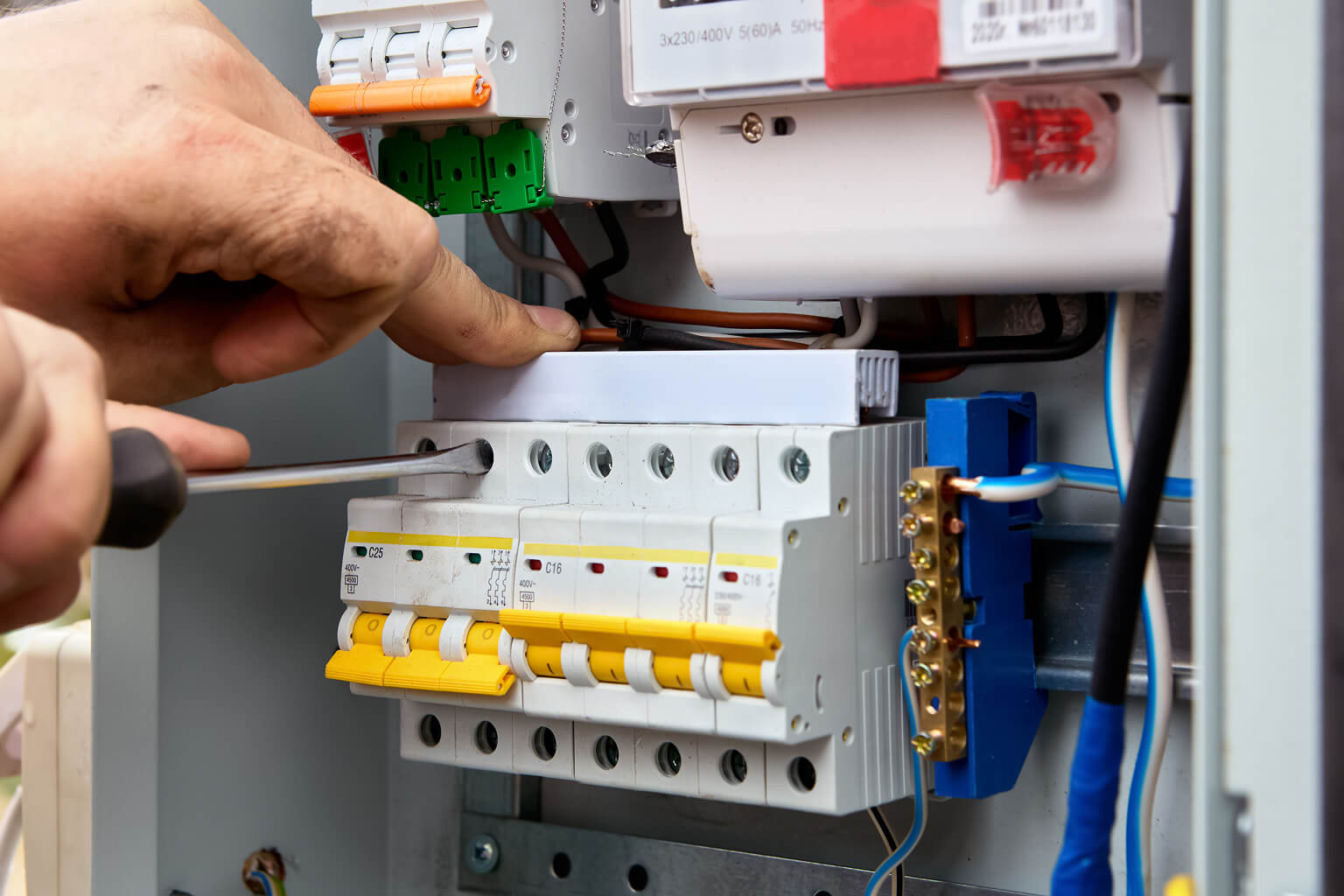

Установка УЗО в существующем электрощите
В готовом щите сначала оценивают свободные модули, маркировку и логику действующих групп. Если место есть и схема понятна, установка ограничивается работой с нужным участком. При плотной компоновке может потребоваться перестановка или замена корпуса. Если требуется переделка корпуса, отдельно рассматривается монтаж электрощита.
Если в щитке нет свободного места
Если свободных модулей нет, электрик оценивает возможность перестановки аппаратов, установки дополнительного корпуса или монтажа нового электрощитка. Решение зависит от состояния существующей системы и объёма будущих изменений.
Однофазная и трёхфазная сеть
Тип сети влияет на аппарат и схему его включения. Трёхфазный объект требует учитывать все проводники соответствующей группы. Решение формируется по фактическому вводу.
Перед перестановкой модулей электрик оценивает длину проводов. Короткие жилы могут не дотянуться до нового положения аппарата. Тогда компоновка подбирается с учётом фактических соединений.
Дополнительный маленький корпус иногда позволяет установить защиту без полной замены старого щита. Такое решение имеет смысл только при подходящем месте и понятной схеме подключения.
Если щит имеет следы перегрева, установка нового УЗО откладывается до устранения причины. Повреждённые клеммы, шины или проводники требуют восстановления.
Можно ли установить УЗО без заземления
Наличие защитного проводника и работа УЗО относятся к разным элементам электробезопасности. Само устройство способно реагировать на дифференциальный ток и в сети без PE, однако отсутствие заземления не становится нормальным состоянием только из-за установки УЗО. При необходимости отдельной работы с защитным проводником можно заказать монтаж заземления.
Электрик определяет существующую систему электроснабжения и проверяет наличие защитного проводника PE. Произвольно соединять его с рабочим нулём в розетке или другой случайной точке нельзя. Дифференциальная защита и заземление выполняют разные задачи, поэтому их состояние проверяется отдельно.

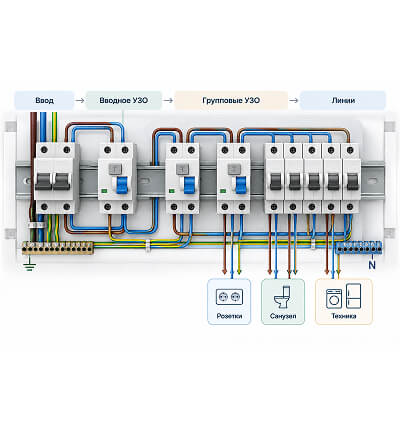

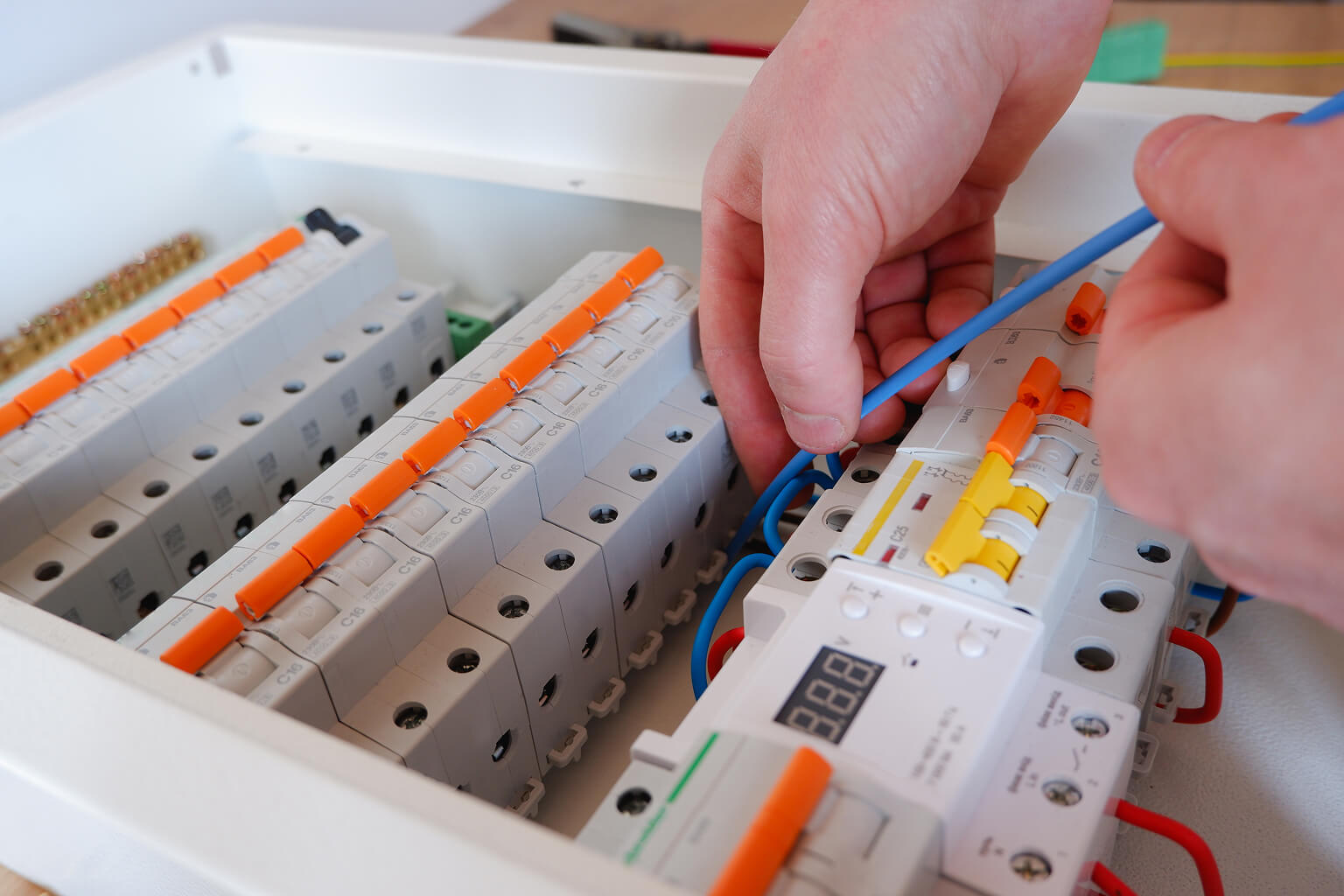

Как распределяется защита по линиям
Количество УЗО и распределение групп определяют зону отключения при утечке. Схема выбирается с учётом удобства эксплуатации и места в щите.
Общее и групповые УЗО
Общее устройство отключает более крупную часть сети при соответствующем событии. Групповые аппараты позволяют разделить потребителей и локализовать отключение. Количество уровней выбирают по структуре щита и задачам объекта.
Вводное и противопожарное УЗО
Термин «противопожарное» используют для аппаратов, решающих задачу обнаружения значительных утечек на более высоком уровне сети. Не каждое УЗО в квартире относится к этой функции. Конкретные характеристики должны быть заложены в схему.
Селективность
Селективность — согласованная работа нескольких ступеней защиты, при которой желательно отключение ближайшего к неисправности уровня. Она имеет смысл только при соответствующем подборе аппаратов и структуре сети.
Чем больше линий объединено под одним УЗО, тем шире зона отключения при утечке. Для части объектов это допустимо, для других мешает эксплуатации. Одна неисправная розетка может обесточить несколько помещений.
Разделение на группы упрощает поиск проблемы. При срабатывании видно, какой участок связан с отключением. Однако большее количество аппаратов требует больше места и увеличивает стоимость щита.
При каскаде устройств параметры выбираются согласованно. Селективность оценивается по характеристикам аппаратов и схеме. Простого увеличения номинала одного устройства недостаточно.

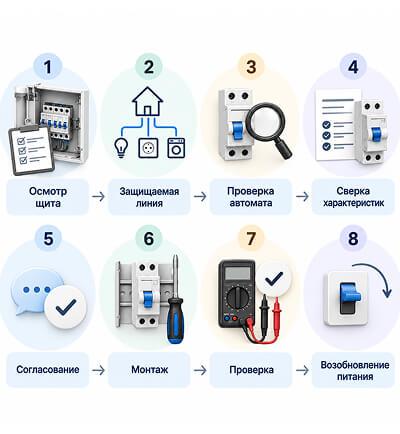

Как проходит монтаж и проверка УЗО
Работа включает установку аппарата, подключение к выбранной группе и последующую проверку. Если для конкретной линии требуются дополнительные электрические измерения, их состав согласуют до начала монтажа.
Монтаж устройства
После отключения нужного участка мастер устанавливает аппарат в согласованное место и выполняет подключение по схеме щита.

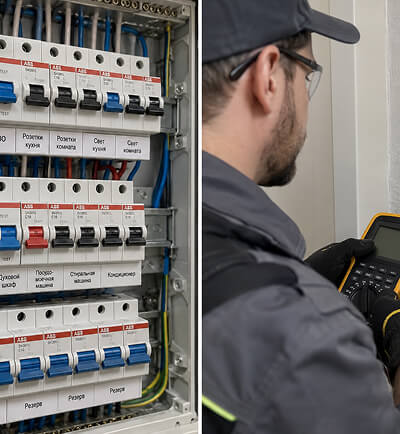

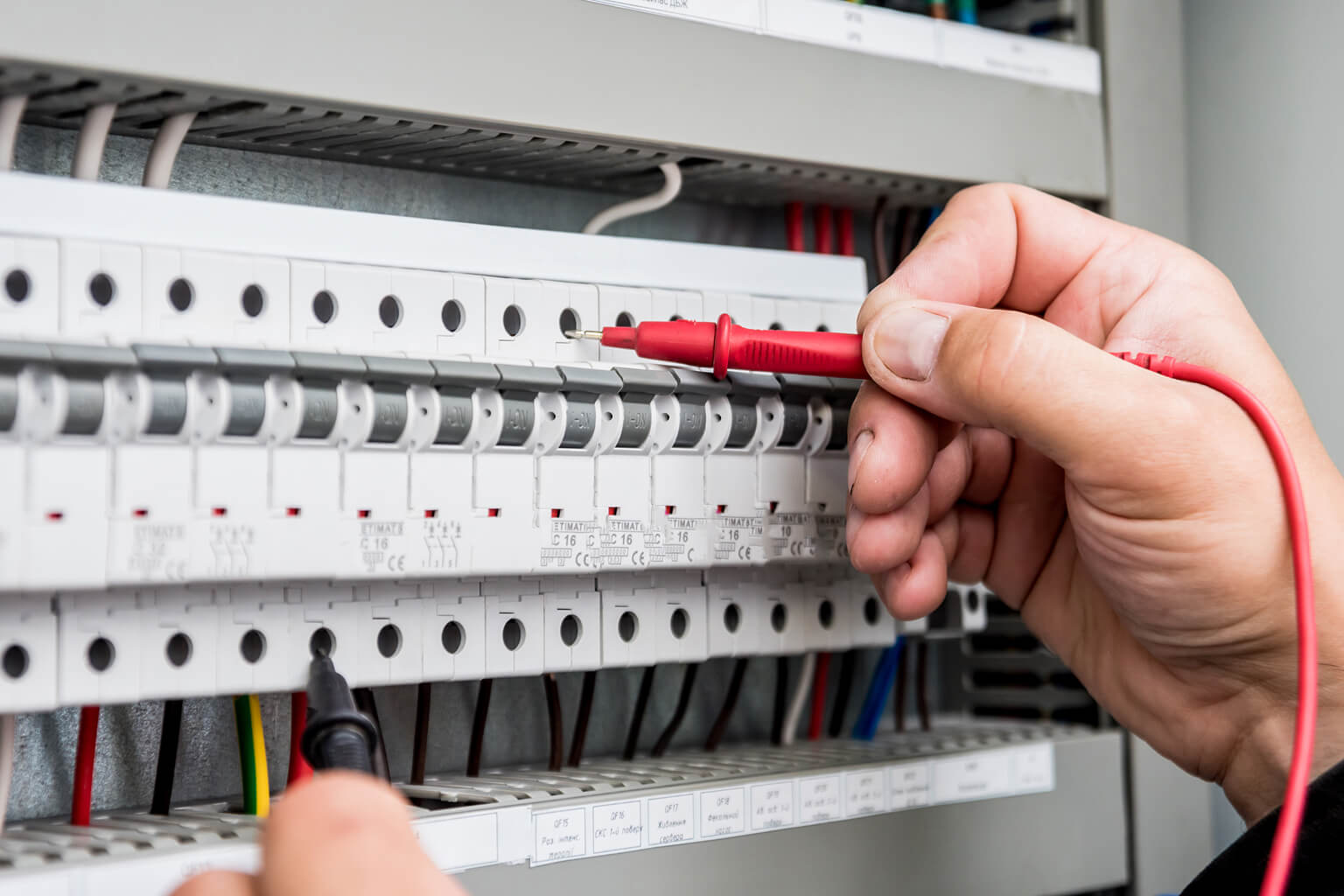

Проверка после установки
После подачи питания мастер проверяет работу защищаемой линии и кнопку TEST, если она предусмотрена конструкцией аппарата. Кнопка проверяет встроенный механизм УЗО по схеме производителя, но не заменяет электрические измерения линии.
После монтажа владелец должен понимать, какие линии отключает новое устройство. Подпись в щите упрощает дальнейшую эксплуатацию и диагностику.
Если УЗО защищает несколько автоматов, после включения последовательно проверяют работу групп. Это помогает обнаружить ошибочные соединения до завершения работ.

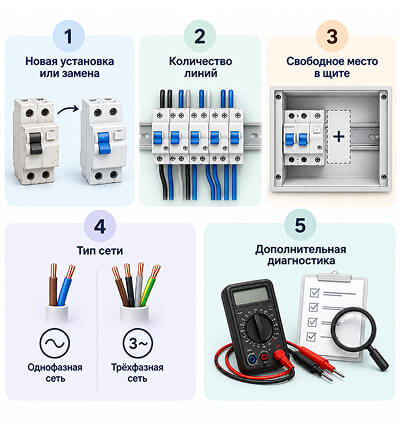

Сколько времени занимает установка УЗО
Установка УЗО в свободный модуль щита с понятной маркировкой занимает меньше времени, чем работа в старом щите с плотной компоновкой. Продолжительность увеличивается, если мастеру необходимо определить принадлежность линий и нулевых проводников, переместить аппараты или перераспределить группы. В таком случае срок рассчитывается по общему объёму работ в электрощите, а не по одной позиции монтажа УЗО.
