Светодиодная лента (LED-лента) — это отличный способ сделать подсветку на кухне, в гостиной или за рабочим столом. Но часто, купив ленту, человек сталкивается с проблемой: в комплекте только бобина, а как это запитать и заставить светиться — неясно. В большинстве случаев вы справитесь сами, но важно понимать, какая у вас лента и какой блок питания нужен, и соблюдать порядок действий. Иначе можно сжечь ленту за секунду, устроить короткое замыкание или пожар.
Если вы не уверены в своих силах или не хотите разбираться в схемах, доверьте профессиональный монтаж светодиодной ленты. Наши мастера подберут блок питания, контроллер и аккуратно всё подключат.
Виды лент и подготовка к работе
В быту сегодня используются несколько основных типов светодиодных лент.
Одноцветная лента (белая, тёплая, холодная) — самый простой вариант. Светит одним цветом, подключается напрямую к блоку питания. Контроллер не нужен.

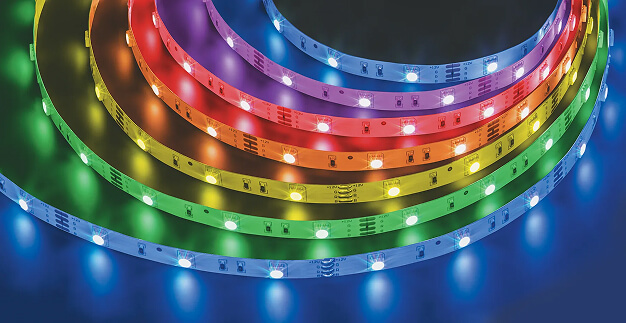

RGB-лента (цветная) — может светить красным, зелёным, синим и их оттенками. Для управления нужен контроллер и пульт.
RGBW-лента — то же, что RGB, плюс отдельный белый диод (чистый белый свет). Требует специального контроллера на 5 каналов.
Высоковольтная лента (220V) — подключается напрямую к розетке, но резать и соединять её опасно для жизни. Для самостоятельной работы не рекомендуется.
Перед началом подключения важно правильно подготовиться.
Инструменты и безопасность
Заранее подготовьте базовый набор:
| Инструмент / Материал |
Сколько стоит (примерно) |
Пригодится ли ещё |
| Сама лента (12V или 24V) |
от 300 руб/метр (зависит от типа) |
Да. Для других проектов подсветки (мебель, витрины, авто). |
| Блок питания (драйвер) |
500–3000 руб (в зависимости от мощности) |
Да. Для любых устройств на 12/24V (камеры, роутеры, вентиляторы). |
| Контроллер (для RGB/RGBW) |
400–2000 руб |
Да. Для управления цветной лентой в другом месте (комната, вывеска). |
| Соединители (клипсы) или паяльник с припоем/канифолью |
100–400 руб (клипсы) / 500–1500 руб (паяльник) |
Да. Паяльник — для ремонта проводов, аудиотехники, плат. |
| Провод сечением 0,75–1,5 мм² |
30–100 руб/метр |
Да. Для удлинителей, подключения светильников, розеток. |
| Пульт ДУ (обычно в комплекте с контроллером) |
входит в стоимость контроллера (отдельно 200–600 руб) |
Да. Можно использовать с другими ИК/RF приёмниками. |
| Спирт для обезжиривания контактов |
50–150 руб (аптечный или технический) |
Да. Очистка плат, контактов, склеиваемых поверхностей. |
| Нож, изолента |
50–200 руб (нож) / 50–100 руб (изолента) |
Да. Тысячи бытовых и ремонтных задач. |
Перед любыми работами с электричеством обязательно отключите автомат в щитке, к которому будете подключать блок питания. Не подключайте 12V ленту к 24V блоку питания — сгорит за секунду. И наоборот — 24V лента от 12V будет светить «в полнакала» и быстро выйдет из строя. Если общая мощность ленты превышает 200 Вт (это нагрузка как у чайника), нужна отдельная линия от щитка и автомат — без опыта вызывайте электрика.
Что сделать
Задача подключения — не просто подать напряжение на ленту, а правильно подобрать блок питания по мощности и напряжению, соединить контакты без перегрева и обеспечить равномерное свечение по всей длине. Удобно воспринимать процесс как последовательность шагов, которая зависит от типа ленты и её длины.
Общий порядок действий:
- Определить тип ленты (одноцветная, RGB, RGBW) и её рабочее напряжение (12V или 24V).
- Рассчитать мощность блока питания (мощность 1 метра ленты × длину + запас 20%).
- Отрезать ленту строго по специальным меткам («ножничкам»).
- Соединить ленту с блоком питания (и контроллером, если нужно) через соединители или пайку.
- Проверить работу на столе до фиксации.
- Закрепить ленту на месте.
Как именно сделать: подготовительные шаги
Сначала отключите автомат в щитке, если будете подключать блок питания к сети 220V. Разложите ленту на столе, не разматывая её с бобины (чтобы не повредить диоды). Посмотрите на маркировку: на ленте указано напряжение (12V или 24V) и мощность на метр (например, 4,8 Вт/м или 14,4 Вт/м). Запишите эти цифры. Подготовьте блок питания: его выходное напряжение должно строго совпадать с напряжением ленты, а мощность блока должна быть больше общей мощности ленты на 20%. Если лента потребляет 50 Вт, блок питания нужен на 60 Вт.
Сценарий 1. Подключение одноцветной ленты (белая, тёплая, холодная) до 5 метров
Это самый частый и простой случай. Например, подсветка фартука на кухне.

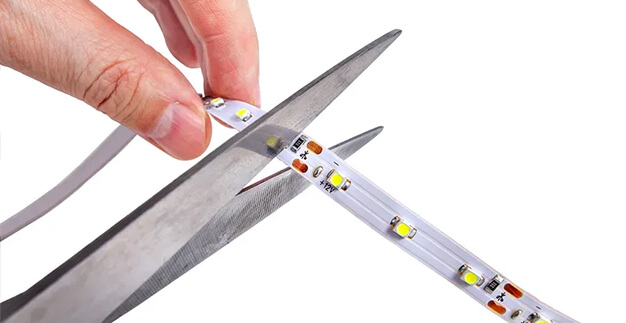

На ленте нанесены «ножнички» и контактные площадки (медные пятачки). Отрежьте ленту строго по центру этих площадок. Должен получиться кусок ленты с медными контактами на конце. Если вы отрезали в неположенном месте (перерезали дорожку между светодиодами), контактов на конце не будет. Этот кусок можно спаять или использовать соединитель, но проще отрезать правильно.

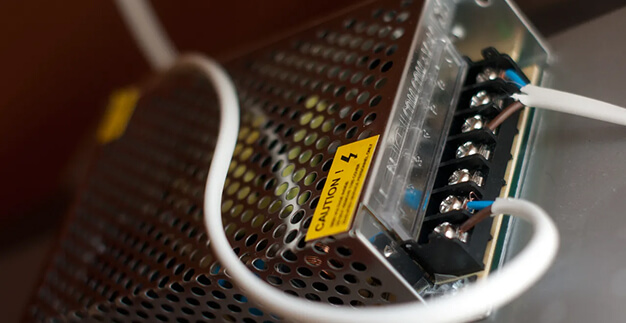

На ленте есть маркировка «+12V» (или 24V) и «GND» («-»). На блоке питания — клеммы L и N (220V) и выходные «+V» и «-V» (или COM). Фазу (L) и ноль (N) зажимаем в соответствующие клеммы блока питания (предварительно отключив автомат в щитке!). К выходу блока питания подключаем ленту: «+» блока к «+» ленты, «-» блока к «-» ленты.
После правильного подключения лента загорается ровным светом по всей длине. Блок питания не жужжит и не греется. Если лента не горит — проверьте индикатор на блоке питания (светится?). Переверните полярность на ленте (бывает, что китайцы перепутали маркировку). Если лента моргает и тусклая — блок питания слабый по мощности. Нужен мощнее (считаем: 1 метр ленты ~ 4,8–14 Вт, умножаем на длину + запас 20%).

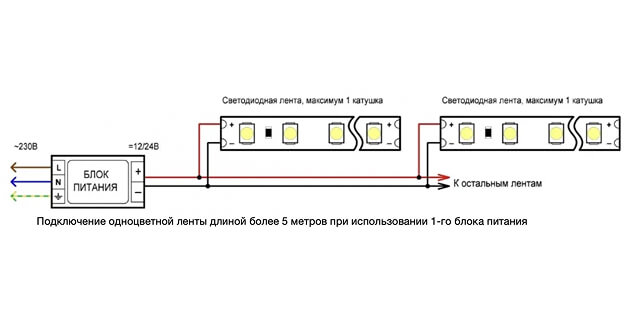

Сценарий 2. Подключение длинной ленты (более 5 метров)
Здесь новички делают 90% ошибок. Нельзя просто соединить два куска последовательно! Медные дорожки на ленте очень тонкие. При длине более 5 метров падение напряжения такое, что последние диоды еле тлеют. Правильное решение — параллельное подключение.
Разбейте ленту на отрезки по 5 метров. Блок питания возьмите мощный (например, на 150–200 Вт). От блока питания протяните толстый провод (сечение 1,5 мм²) к каждому отрезку ленты отдельно. Можно подключить все 5-метровые куски к одной клеммной колодке (как «паук»). Все сегменты должны светить одинаково ярко.
Если конец ленты тусклый — вы подключили последовательно. Режьте ленту и дублируйте провода от блока к каждому куску. Либо купите специальный «усилитель сигнала», который ставится между кусками и подпитывает их напрямую от блока питания.

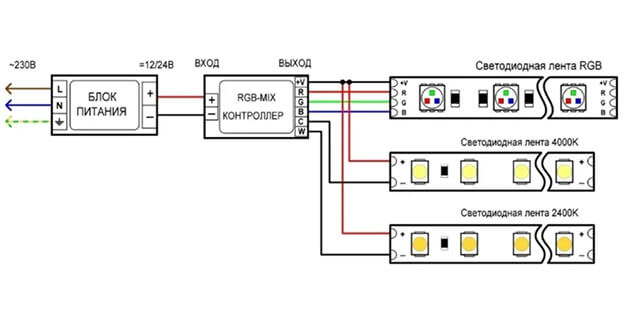

Сценарий 3. Подключение цветной RGB-ленты (самый сложный)
Здесь появляется контроллер. Он получает сигнал от пульта и смешивает цвета. Схема: блок питания (220V) → контроллер → лента. Блок питания преобразует ток. Контроллер получает от блока питания «+12V» и «-12V». Лента подключается к контроллеру.
На выходе контроллера 4 клеммы: R, G, B, V+ (или +12V). На ленте 4 контактных площадки: R, G, B, +. Провод от клеммы V+ контроллера идёт к «+» ленты. Провод R → к R ленты (красный цвет). Провод G → к G ленты (зелёный). Провод B → к B ленты (синий).
При нажатии кнопок на пульте цвета должны меняться. Если светится только белый — вы перепутали полярность или лента не RGB, а RGBW (с белым диодом). Нужен другой контроллер. Если красный стал зелёным — перепутаны провода R и G. Поменяйте местами. Если нет реакции на пульт — проверьте батарейку в пульте и ИК-приёмник на контроллере (не заклеен ли он).

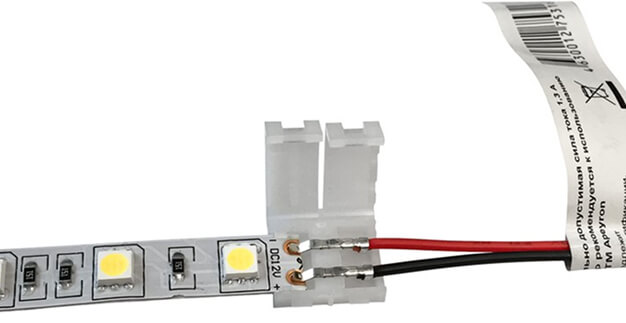

Как соединить ленту без паяльника (соединители)
Если вы никогда не держали паяльник — не беритесь. Используйте LED-коннекторы (клипсы). Зачистите контакты ленты: сотрите тонкий слой лака спиртом или аккуратно поцарапайте ножом. Откройте защёлку коннектора. Вставьте конец ленты до упора так, чтобы медные пятачки совпали с иголками внутри клипсы. Защёлкните крышку до щелчка. Подайте питание.
Должен получиться надёжный контакт без искр и нагрева. Если коннектор греется — плохой контакт. Выньте ленту, зачистите контакты жёстче, сожмите клипсу пассатижами (слегка). Если лента не светит — переверните коннектор (перепутали полярность). В RGB-коннекторах очень важно соблюсти порядок R, G, B, +.
Что должно получиться после подключения
- Лента горит ровным светом по всей длине — нет тусклых участков в конце и ярких в начале.
- Блок питания не жужжит и не греется (тёплый — нормально, горячий — нет).
- При выключении лента гаснет полностью, нет свечения в выключенном состоянии.
- Цвета (для RGB) переключаются чётко, без задержек.
- Коннекторы или пайка не нагреваются даже после 30 минут работы.
- Лента надёжно закреплена на поверхности, не отклеивается и не провисает.
- Вы сэкономили от 1000 до 5000 рублей — именно столько берут электрики за подключение светодиодной ленты.
Что делать, если не получилось
Даже при аккуратной работе возможны трудности.
Одна из самых частых — лента перегорела через 5 минут. Значит, вы подключили 12V ленту к 24V блоку питания. Замените ленту и блок на совместимые. (Подробнее о диагностике — в материале Почему не работает светодиодная лента.) Если вы не можете определить тип ленты (нет маркировки) — не рискуйте, вызывайте мастера.
Другая проблема — блок питания жужжит и греется. Это перегрузка: лента потребляет больше, чем может дать блок питания. Уменьшите длину ленты или купите блок питания мощнее. Если блок питания греется, но лента работает — возможно, дешёвый блок с плохим охлаждением. Замените на качественный.
Третья проблема — RGB-лента светит только одним цветом. Оборван один из каналов (R, G или B) на линии. Прозвоните проводку тестером. Замените соединитель. Если вам нужно припаять провод в труднодоступном месте (под натяжным потолком) — не рискуйте, вызывайте мастера.
Есть ряд признаков, когда лучше сразу доверить работу мастеру:
- вы планируете подключить высоковольтную ленту (220V) напрямую к розетке — резать и соединять их опасно для жизни;
- общая мощность ленты превышает 200 Вт (это нагрузка как у чайника) — нужна отдельная линия от щитка и автомат;
- место установки — ванная или кухня у мойки — нужна герметичная лента IP65 и заземление блока питания;
- вы соединили всё, но при включении выбивает автомат — это короткое замыкание на стороне 220V, нельзя включать повторно;
- лента моргает в такт с работой холодильника (проблемы в проводке 220V).
Не каждую светодиодную ленту стоит подключать своими силами. Если у вас высоковольтная лента, общая мощность более 200 Вт, монтаж в ванной или после двух попыток выбивает автомат, риск удара током и пожара становится слишком высоким. В таких случаях безопаснее сразу пригласить специалиста, который быстро оценит схему подключения и предложит оптимальный вариант — от подбора блока питания до полного монтажа под ключ.
